Аудиовход для локальной передачи с выбором выходов вместо входов. 8 универсально используемых входов и 8 универсально используемых управляющих выходов 6 отдельных входов для управления сигналами BMZ с переключаемым мониторингом, один с 24-вольтным управлением (полярность) три отдельных управляющих выхода с релейными контактами для обратной связи к BMZ общий сигнал неисправности (переключающий контакт), аварийный (переключающий контакт) и функция отключения центрального процессора (замыкающий контакт).
Каждая линия выхода — переключаемое реле, например, внешнее управление громкостью в 3-х и 4-х проводных технологиях. Соответствующий дополнительный усилитель может использоваться в качестве запасного усилителя и для объявлений, которые производятся без прерывания фоновой музыки в зонах беспрерывного сигнала. Мониторинг дополнительного усилителя осуществляется усилителем расширения.
Спецификация продукта

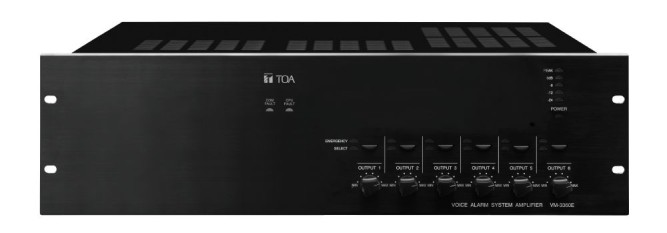

| VM-3360E | |
|---|---|
| Источник питания | 230 В перем. тока, 50/60 Гц undefined |
| Номинальная мощность | 360 W total into 6 zones |
| Частотный отклик | 50 Hz - 20 kHz (при 1/3 номинального выхода) |
| Искажение | < 0.7 % |
| Энергопотребление | 850 Вт (с номинальным выходным сигналом), 380 Вт (согласно EN 60065) |
| Отношение S / N | 85 dB(A) (или больше) |
| Входы | Вход внешнего усилителя линия 100 В, съемный клеммный блок (14 контактов) Локальный вход -50 дБВ (микрофон) / -10 дБВ (линия), 600 Ом / электронно сбалансированный, съемный клеммный блок (14 x 2 контакта) |
| Выходы | Выход громкоговорителя 1–6 Итого в пределах номинального выхода, съемный клеммный блок (14 контактов) Прямой выход от внутреннего или внешнего усилителя, съемный клеммный блок (16 контактов) |
| Контрольный вход | Вход 1–8 Вход замыкающего контакта без напряжения, открытое напряжение 24 В постоянного тока, ток короткого замыкания менее 2 мА, съемный клеммный блок (14 контактов) |
| Контрольный выход | Выход 1–8 Изолированный выход с открытым коллектором, выдерживаемое напряжение 30 В постоянного тока, рабочий ток менее 10 мА, съемный клеммный блок (14 контактов) |
| Индикатор | Мощность 5-сегментный гистограмматический уровнемер, выбранная зона, аварийная зона активна, ошибка связи, ошибка ЦПУ |
| Рабочая температура | от -5°C до +45°C |
| Рабочая влажность | От 5 % до 95 % относительной влажности (без конденсата) |
| Размеры | 482 x 132.6 x 407 mm (Вт x H x D) |
| Покрытие | Алюминий, Стальной лист, нить, обработанная поверхность, краска, черный |
| Аксессуар (входит в комплект) | Кабель питания переменного тока (2 м) x 1, пластмассовая ножка x 4, винт для крепления пластмассовой ножки x 4, съемная клеммная колодка (14 контактов) x 3, съемная клеммная колодка (16 контактов) x 1, соединительный кабель (3 м) x 2 |
