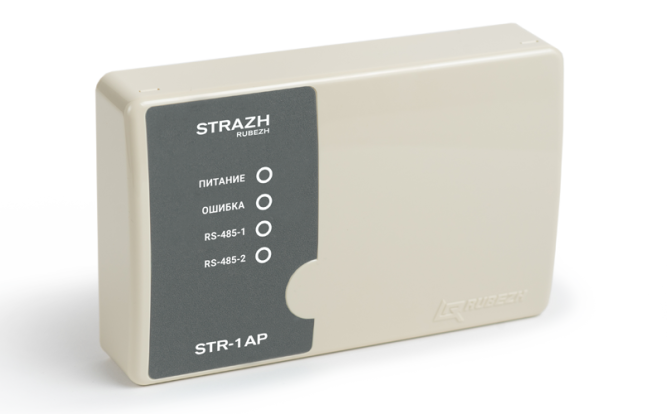

Плата модуля внешних подключений контроллера предназначена для подключения периферийных устройств точек прохода и двусторонней трансляции данных от устройств и к устройствам через шину ODSP к плате и от платы контроллера. Модуль, взаимодействуя со считывателями по шине данных интерфейса Wiegand, принимает, преобразовывает и передает коды карт по шине OSDP. Максимальная длина идентификатора ограничена 64 битами.
Модуль внешних подключений осуществляет трансляцию состояния входных датчиков в шину OSDP и получает команды управления релейными выходами.
На плате расположены
- клеммная колодка питания
- микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса
- два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения охранных шлейфов при наличии соответствующей поддержки в прошивке устройства
- два семи контактных разъема типа Wiegand для подключения считывателей
- два разъема интерфейса RS-485 (OSDP) для подключения к шине платы контроллера (второй интерфейс является резервным)
- четыре входа для подключения датчиков точки прохода (датчик двери/турникета, кнопка запроса на выход)
- две клеммные колодки для подключения к двум реле с нормально замкнутыми и нормально разомкнутыми контактами
- колодка установки адреса на шине OSDP
- перемычки терминатора шины
- перемычки, управляющие сигналом световой и звуковой индикации считывателей
- светодиодные индикаторы, отображающие текущее состояние модуля.
| Параметр | Значение |
|---|---|
| Масса, не более, г | 250 |
| Размеры корпуса, не более, мм | 108 × 170 × 42 |
| Диапазон напряжения питания, В | от 12 до 24 постоянного тока |
| Типовое количество обслуживаемых точек прохода | 1 двусторонняя или 2 односторонние |
| Тип подключения считывателей | Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80) |
| Степень защиты оболочки | IP20 |
| Рабочий диапазон температур, °С | от -20 до +50 |
