Динамик должен сочетать 12 см (5) конический бас-рефлектор и купольный сбалансированный ВЧ-динамик, подходящий для подвесного потолочного монтажа. Он также предназначен для использования в системах голосовой эвакуации. Входное сопротивление легко регулируется поворотным переключателем на верхней стороне динамика. Конструкция динамика должна включать в себя трансформатор с несколькими регулируемыми ответвлениями (5 Вт, 10 Вт, 15 Вт при 100 В и 2,5 Вт, 5 Вт, 7,5 Вт при 70 В). Уровень выходного звукового давления на расстоянии 1 м при входном уровне 1 Вт должен составлять 91 дБ SPL.
Частотная характеристика динамика должна составлять от 70 Гц до 20 кГц (-20 дБ). Динамик должен иметь защиту от проникновения внутрь помещения Класс защиты IP21C по IEC 60529 / EN 60529 от капельниц. Огнестойкий кабель можно подключить непосредственно к динамику через кабельные вводы 20 мм. 2 × огнестойкие винтовые стеатитовые клеммные колодки с плавким предохранителем в клеммной коробке динамика обеспечивают надежное подключение кабеля и прокладку мостов, экранированный 4-х жильный огнестойкий подвесной кабель предотвращает риск повреждения акустической линии и обеспечивает надежный монтаж с помощью внутренних огнестойких изолированных кабелей.
Корпус динамика должен быть изготовлен из смолы HIPS. Решетка радиатора должна быть изготовлена из обработанной поверхности стальной пластинчатой сетки. Динамик должен быть доступен в небелом цвете. Громкоговоритель должен иметь размеры ø186 × 251 (В) мм (ø7,32 × 9,88) и вес 2,1 кг (4,63 фунта).
Динамик должен быть сертифицирован по EN 54-24 с номером CPD 0359-CPD-0106, сертифицирован по ISO 7240-24 и в соответствии с британским стандартом BS 5839-8.

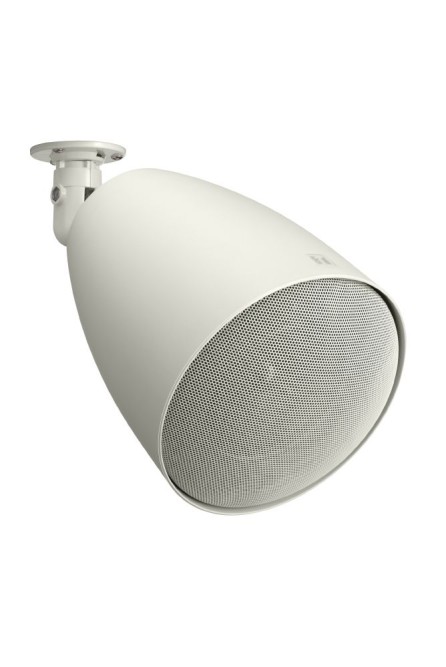

Модель громкоговорителя – TOA PJ-154BS.
Пример подключения данного оборудования
- Торговые центры
- Торговые центры
- Перевозка
- Парки развлечений
- Выставочные центры
- Аэропорты
- Спортивные сооружения
| PJ-154BS | PJ-202DL | |
|---|---|---|
| Частотный отклик | 70 Hz - 20 kHz | 120 Hz - 20 kHz (–10 дБ от чувствительности) |
| Соединение | Керамические винтовые клеммы, термопредохранитель, внешняя соединительная коробка | Керамические винтовые клеммы |
| Чувствительность (1 Вт, 1 м) | 91 dB 500 Hz - 5 kHz, pink noise) 87 dB (1 W, 1 m at 100 Hz to 10 kHz pink noise) 75 dB (1 W, 4 m at 100 Hz to 10 kHz pink noise) | 88 dB 100 Hz - 10 kHz, pink noise, both chassis driven |
| Максимальный уровень звукового давления (1 м) (значение) | 99 dB | 101 dB |
| Компонент громкоговорителя | Низкий 5-дюймовый конусный, высокий 1-дюймовый твитер со сбалансированным куполом | 2 x 12 см конусного типа |
| Номинальный вход (высокий импеданс) | 15 W (100 V), 7,5 W (70 V) | 20 W |
| Ответвления | 100 В670 Ом (15 Вт) / 1 кОм (10 Вт) / 2 кОм (5 Вт) | 100 В 500 Ом (20 Вт) / 1 кОм (10 Вт) / 2 кОм (5 Вт) |
| Максимальный уровень звукового давления (1 м) | 99 dB 15 Вт, 1 м при 100 Гц - 10 кГц, розовый шум | 101 dB 100 Гц - 10 кГц, розовый шум, оба шасси с приводом |
| Рабочая температура | от -10 °C до +50 °C (от 14 °F до 122 °F) | от -25 °C до +70 °C |
| Размеры | 186 x 251 mm (Ø x H) | 146 x 186 mm (Ø x D) |
| Покрытие | смола HIPS, белый (RAL 9010 или эквивалент), Решетка Сетка из листовой стали с поверхностной обработкой, цвет - белый (RAL 9010 или эквивалентный цвет), краска | Алюминий, белый |
| Аксессуар (входит в комплект) | Поворотный кронштейн...1, Винт крепления поворотного кронштейна (саморез 4 x 16)...3 |
