Динамик должен быть настенным и гармонично сочетаться с архитектурой и внутренним убранством помещения. Пропорция рассчитывается на основе принципа золотого сечения. Благодаря широкому частотному диапазону громкоговоритель идеально подходит для BGM, систем оповещения и голосовых систем эвакуации.
Динамик должен сочетать 12 см (5) конусный низкочастотный динамик со сбалансированным купольным твитером. Устройство должно быть монтируемым на стене с входящей в комплект поставки вставной розеткой для динамиков. Входной разъем должен представлять собой винтовую клемму М4 с расстоянием между барьерами 11 мм. Должна поставляться огнестойкая винтовая клеммная колодка с термопредохранителем. Входное сопротивление легко регулируется поворотным переключателем на верхней стороне динамика.
Конструкция динамика должна включать в себя трансформатор с несколькими регулируемыми ответвлениями (10 Вт, 5 Вт, 3 Вт, 1 Вт для линии 100 В и 10 Вт, 5 Вт, 2,5 Вт, 1,5 Вт, 0,5 Вт для линии 70 В). Уровень выходного звукового давления на расстоянии 1 м при входном уровне 1 Вт должен составлять 89 дБ SPL. Частотная характеристика динамика должна составлять от 120 Гц до 20 кГц (-20 дБ). Динамик должен иметь защиту от проникновения внутрь помещения Класс защиты IP21C по IEC 60529 / EN 60529 от капельниц. Корпус динамика должен быть изготовлен из огнестойкой HIPS-смолы, имеющей класс огнестойкости UL94V-0.
Решетка радиатора должна быть изготовлена из обработанной поверхности стальной пластинчатой сетки. Динамик должен быть доступен в небелом цвете (RAL 9010 или эквивалент). Устройство должно иметь размеры 210 (Ш) × 330 (В) × 80 (Г) мм (8,27” x 12,99” x 3,15”) и вес – 1,4 кг (3,09 фунта). Динамик должен быть сертифицирован по стандарту EN 54-24 с номером CPD 0359-CPD-0102, с сертификацией по стандарту ISO 7240-24.

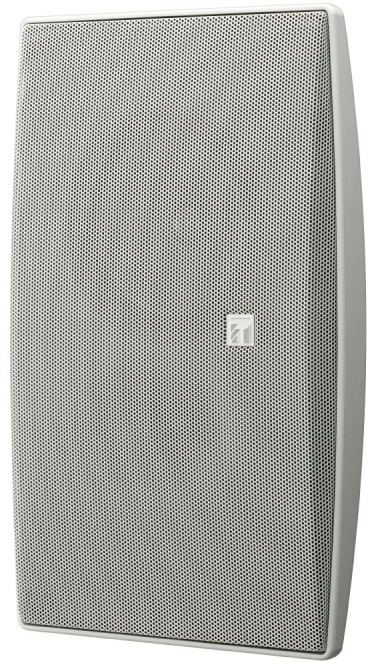

Модель громкоговорителя – TOA BS-1034EN.
Пример подключения данного оборудования
- Общественные здания
- Супермаркеты
- Офисные здания
- Отели
- Оздоровительные и фитнес-клубы
| BS-1034EN | BS-1015BSB | BS-1015BSW | |
|---|---|---|---|
| Частотный отклик | 120 Hz - 20 kHz | 80 Hz - 20 kHz | 80 Hz - 20 kHz |
| Соединение | Настенный монтажный кронштейн со штекерным соединением и замком | Керамические винтовые клеммы, термопредохранитель | Керамические винтовые клеммы, термопредохранитель |
| Чувствительность (1 Вт, 1 м) | 89 dB 500 Hz- 5 kHz, pink noise | 90 dB 500 Hz - 5 kHz, pink noise | 90 dB 500 Hz - 5 kHz, pink noise |
| Максимальный уровень звукового давления (1 м) (значение) | 94 dB | 98 dB | 98 dB |
| Компонент громкоговорителя | Низкий 5-дюймовый конусный твитер с высоким балансом купольного диффузора | НЧ 5-дюймовый конусная сбалансированная ВЧ головка купольного типа | НЧ 5-дюймовый конусная сбалансированная ВЧ головка купольного типа |
| Номинальный вход (высокий импеданс) | 10 W | 15 W (100 V), 7,5 W (70 V) | 15 W (100 V), 7,5 W (70 V) |
| Ответвления | Линия 100 В 1 кΩ (10 Вт) / 2 кΩ (5 Вт) / 3,3 кΩ (3 Вт) / 10 кΩ (1 Вт) | Линия 100 В 670 Ом (15 Вт) / 1 кОм (10 Вт) / 2 кОм (5 Вт) | Линия 100 В 670 Ом (15 Вт) / 1 кОм (10 Вт) / 2 кОм (5 Вт) |
| Максимальный уровень звукового давления (1 м) | 94 dB 10 Вт, 1 м (100 Гц - 10 кГц, розовый шум) | 98 dB 15 Вт, 1 м (100 Гц - 10 кГц, розовый шум) | 98 dB 15 Вт, 1 м (100 Гц - 10 кГц, розовый шум) |
| Рабочая температура | - от 10 °C до +50 °C (от 14 °F до 122 °F) | от -10°C до +50°C | от -10°C до +50°C |
| Размеры | 210 x 330 x 80 mm (Вт x H x D) | 196 x 290 x 186 mm (Вт x H x D) | 196 x 290 x 186 mm (Вт x H x D) |
| Покрытие | смола HIPS, белый (RAL 9010 или эквивалент) | АБС-смола, краска, черный (RAL 9011 или эквивалент) | АБС-смола, краска, белый (RAL 9010 или эквивалент) |
| Аксессуар (входит в комплект) | Штепсельная розетка для динамиков x 1, винт для настенного монтажа x 2, клеммная колодка (с плавким предохранителем) x 1 | Кронштейн x 1, винт крепления кронштейна x 2, задняя крышка x 1 | Кронштейн x 1, винт крепления кронштейна x 2, задняя крышка x 1 |
