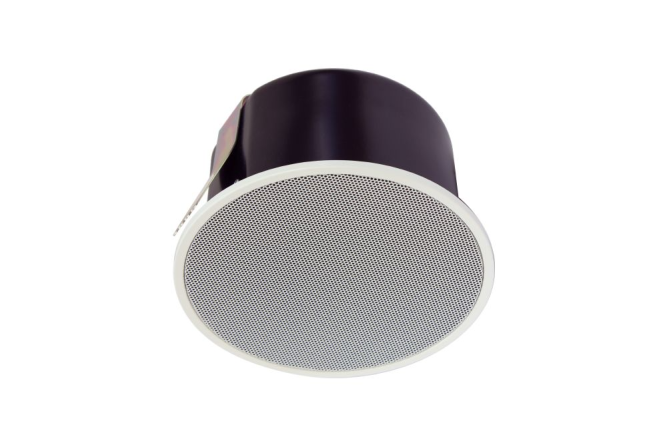

Громкоговоритель должен быть потолочного типа и состоять из двух частей, включающих внутреннюю сетчатую решетку и шасси со встроенным громкоговорителем без видимых креплений и незаметным внешним ободком толщиной всего 5 мм. Вторая часть должна представлять собой стальной противопожарный купол для предотвращения распространения дыма или огня через потолочные пустоты в аварийной ситуации. Установка осуществляется с помощью отдельного пружинного защелкивающегося механизма, позволяющего монтировать его в потолок толщиной от 5 до 25 мм (0,2" - 0,98").
Должен быть предоставлен шаблон для помощи в вырезании монтажных отверстий. Громкоговоритель должен включать один полнодиапазонный конусный излучатель диаметром 12 см (5") с ровной частотной характеристикой от 170 Гц до 20 кГц с широкоугольной дисперсией. Громкоговоритель должен создавать уровень звукового давления (SPL) 95 дБ (измеренный между 500 Гц - 5 кГц розового шума) по оси на расстоянии 1 метра при потребляемой мощности 1 ватт и 81 дБ (измеренный между 100 Гц - 10 кГц розового шума) по оси на расстоянии 4 метров при потребляемой мощности 1 ватт. Громкоговоритель должен обеспечивать мощность 6 Вт (для линии 100 В) и 3 Вт (для линии 70 В).
Громкоговоритель должен быть оснащен трансформатором, установленным на заводе, с возможностью легкого выбора мощности 6 Вт, 3 Вт, 1,5 Вт и 0,8 Вт при использовании линии 100 В и 3 Вт, 1,5 Вт, 0,8 Вт и 0,4 Вт при использовании линии 70 В. Разъемы вставного типа должны обеспечивать быстрое и простое подключение кабеля и при необходимости позволять мостовое соединение. Потолочный громкоговоритель должен иметь соответствующие точки крепления, в качестве дополнительной меры предосторожности, позволяющей прикрепить страховочный трос во избежание смещения.
Размеры должны составлять φ180 × 100 мм (d) (7,09" x 3,94"), вес 1,1 кг (2,43 фунта), отделка громкоговорителя должна быть следующей Перегородка стальной лист, белый (эквивалент RAL 9016). Решетка Стальная сетка, белая (эквивалент RAL 9016). Монтажный кронштейн стальная пластина. Потолочный громкоговоритель должен быть сертифицирован в соответствии со следующими стандартами Европейский стандарт EN 54-24 2008, Международный стандарт ISO 7240-24 2010 и должен соответствовать британскому стандарту BS-5839-8 2008.
Пример подключения данного оборудования
- Торговые центры
- Розничные магазины
- Коммерческие объекты
- Общественные здания
- Офисные здания
- Учебные учреждения
- Отели
- Больницы/медицинские учреждения
- Жилые здания
- Аэропорты
| PC-1860BS | PC-1860BS-C | PC-1865BS | |
|---|---|---|---|
| Частотный отклик | 170 Hz - 20 kHz (peak -20 dB) | 170 Hz - 20 kHz | 200 Hz - 20 kHz |
| Соединение | 2 - Клеммная колодка (3 пол.)
| 2 - Клеммная колодка (3 пол.)
| 2 - Клеммная колодка (2 пол.) 1 зажимной винт под каждый вход |
| Чувствительность (1 Вт, 1 м) | 95 dB 500 Hz - 5 kHz, pink noise | 94 dB 500 Hz - 5 kHz, pink noise | 95 dB 500 Hz - 5 kHz, pink noise |
| Максимальный уровень звукового давления (1 м) (значение) | 100 dB | 99 dB | 100 dB |
| Компонент громкоговорителя | 12 см конусного типа | 12 см конусного типа | 12 см конусного типа |
| Номинальный вход (высокий импеданс) | 6 W (100 V), 3 W (70 V) | 6 W (100 V), 3 W (70 V) | 6 W (100 V), 3 W (70 V) |
| Ответвления | 100 В 1,7 кΩ (6 Вт) / 3,3 кΩ (3 Вт) / 6,7 кΩ (1,5 Вт) / 13 кΩ (0,8 Вт) | 100 В 1,7 кΩ (6 Вт) / 3,3 кΩ (3 Вт) / 6,7 кΩ (1,5 Вт) / 13 кΩ (0,8 Вт) | 100 В 1,7 кΩ (6 Вт) / 3,3 кΩ (3 Вт) / 6,7 кΩ (1,5 Вт) / 13 кΩ (0,8 Вт) |
| Монтажное отверстие | 156 мм | 156 мм | 150 мм |
| Максимальный уровень звукового давления (1 м) | 100 dB 6 Вт, 100 Гц - 10 кГц, розовый шум | 99 dB 6 Вт, 100 Гц - 10 кГц, розовый шум | 100 dB 6 Вт, 100 Гц - 10 кГц, розовый шум |
| Пыле-/влагозащита | IP 21C | IP 21C | IP 21C |
| Рабочая температура | от -10 °C до +50 °C | от -10 °C до +50 °C | от -10 °C до +50 °C |
| Размеры | 180 x 105 mm (Ø x D) | 180 x 105 mm (Ø x D) | 180 x 95.6 mm (Ø x D) |
| Покрытие | Стальной лист, краска, белый (RAL 9016 или эквивалент), Решетка Стальная сетка, краска, белый (RAL 9016 или эквивалент) | Стальной лист, краска, белый (RAL 9016 или эквивалент), Решетка Стальная сетка, краска, белый (RAL 9016 или эквивалент) | Стальной лист, краска, белый (RAL 9016 или эквивалент), Решетка Стальная сетка, краска, белый (RAL 9016 или эквивалент) |
| Аксессуар (входит в комплект) | Резиновая втулка x 2, бумажный шаблон x 1 | Резиновая втулка x 2, бумажный шаблон x 1 |
