Источник имеет две выходные питающие клеммы «+13 В» и «+12 В». Выходное напряжение на основной клемме «+13 В» имеет значение (13,0...13,8) В при токе нагрузки от 0 А до 1,2 А. Источник может обеспечивать кратковременный (1-2 с) ток нагрузки до 3- 4 А (при работе от сети и подключенной АКБ), например, в случае работы на электромеханические замки.
Функция резервирования заключается в автоматическом переходе в режим работы от аккумуляторной батареи при пропадании напряжения сети, при этом источник питает подключенные к нему приборы от одной герметизированной необслуживаемой свинцовой аккумуляторной батареи с номинальным напряжением 12 В, емкостью 4,5 А ч.
Источник обеспечивает
- защиту от короткого замыкания выхода с автоматическим восстановление напряжения после устранения аварийного режима
- электронную защиту от переполюсовки АКБ и при замыкании клемм подключения АКБ
- защиту схемы источника от повреждений при скачках сетевого напряжения
- защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.
Конструкция

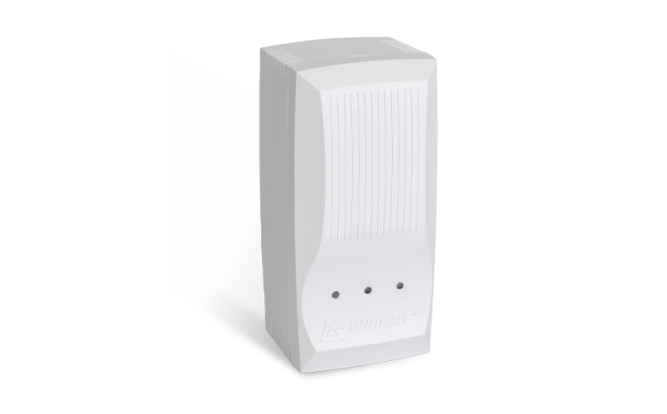

Источник представляет собой плату с радиоэлементами, расположенную внутри пластмассового корпуса белого цвета, и обеспечивающую преобразование напряжения сети от 140 до 260 В с частотой от 47 до 63 Гц в постоянное напряжение с номиналами 12 В и 13 В.
Источник имеет две выходные питающие клеммы «+12 В» и «+13 В».
Информативность
ИВЭПР 12-1,2 формирует потенциальный сигнал «Авария» для передачи информации во внешние цепи. Установка реле «неисправность» в данной модели не предусмотрена. На переднюю панель корпуса выведены индикаторы состояния АКБ («АКБ»), выходного напряжения («ВЫХОД») и наличия сети («СЕТЬ»).
Индикатор СЕТЬ
- при наличии сети 230 В – светится зеленым светом
- при отсутствии сети 230 В – не светится.
Индикатор АКБ
- при наличии исправной и заряженной АКБ – светится зеленым цветом
- при отсутствии АКБ – не светится
- при неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом
- при отсутствии выходного напряжения на выходе – не светится.
| Параметр | Значение |
|---|---|
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Номинальный ток нагрузки, А | 1,2 |
| Максимальный кратковременный ток нагрузки, А | 4 (в течение 2 сек) |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 25 |
| Собственное потребление источника от АКБ в резервном режиме, мА, не более | 25 |
| Выходное напряжение источника при работе от сети, В | 13,0 - 13,8 |
| Выходное напряжение источника при работе от АКБ, В | 10,5 - 13,8 |
| Количество устанавливаемых АКБ | 1 |
| Емкость АКБ, А·ч | 4,5 |
| Степень защиты оболочки | IP30 |
| Масса (без АКБ), кг, не более | 0,65 |
| Ширина, мм, не более | 110 |
| Высота, мм, не более | 230 |
| Глубина, мм, не более | 110 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
