Назначение

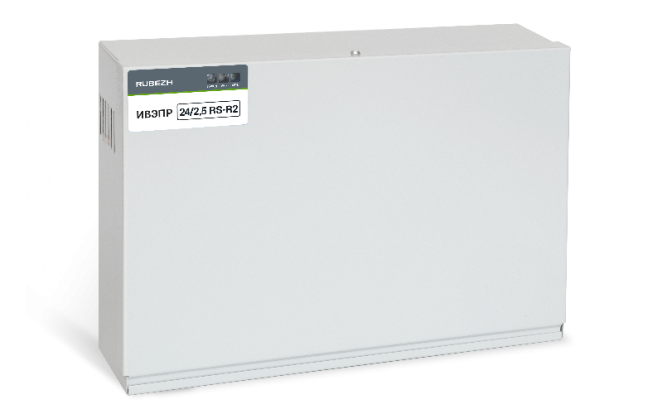

Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приемно-контрольные приборы адресной системы СПЗ GLOBAL по адресной линии связи, с использованием протокола передачи данных RS-R2. Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации, номинальным напряжением 24 В и постоянным током до 2,5 А. Резервирование осуществляется от двух герметизированных свинцовых аккумуляторных батарей номинальным напряжением 12 В, емкостью 17 А/ч.
Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 24. Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
Преимущества
- оптимальный заряд АКБ за счёт схемы постоянного тестирования
- защита аккумуляторных батарей от перезаряда и глубокого разряда
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
Схемное решение
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания
- автоматический заряд АКБ при наличии сети переменного тока
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы
- выходное напряжение гальванически развязано от корпуса.
Информативность
Индикатор СЕТЬ
- при наличии сети 230 В – светится зеленым светом
- при отсутствии сети 230 В – не светится.
Индикатор ВЫХОД
- при наличии напряжения хотя бы на одном на выходе (нет КЗ) – светится зеленым цветом
- при отсутствии выходного напряжения – не светится.
Индикатор АКБ
- при наличии хотя бы одной исправной и заряженной АКБ – светится зеленым цветом
- при снижении напряжения на клеммах АКБ до 22,2 ± 0,4 В – светится оранжевым светом (режим «предварительный разряд»)
- при отсутствии/неисправности/неправильном подключении (переполюсовке) обеих АКБ – светится красным цветом.
В источнике предусмотрен дискретный потенциальный выходной сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи. Выход сигнала «Авария» изолирован от цепей источника и корпуса.
| Параметр | Значение |
|---|---|
| Напряжение питания от сети переменного тока, В | 140 – 265 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 120 |
| Количество занимаемых адресов в системе | 1 |
| Выходное напряжение источника при работе от сети, В | 26,6 - 27,6 |
| Выходное напряжение источника при работе от АКБ, В | 18,8 - 27,2 |
| Количество устанавливаемых АКБ | 2 |
| Емкость АКБ, А·ч | 17 |
| Максимальный ток нагрузки, обеспечиваемый источником, А, не более | 2,5 |
| Степень защиты оболочки | IP20 |
| Масса, кг, не более | 2.6 |
| Ширина, мм, не более | 376 |
| Высота, мм, не более | 254 |
| Глубина, мм, не более | 86 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +50 |
