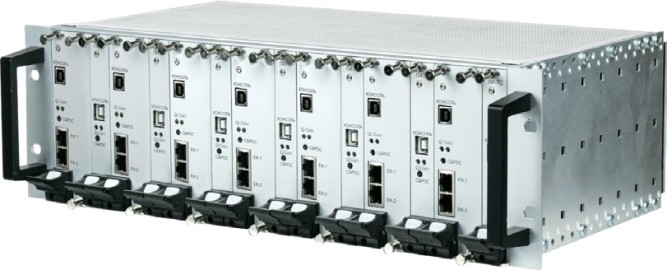

Радиотелефонный шлюз РТ-1

Радиотелефонный шлюз РТ-1 представляет собой сетеобразующее телекоммуникационное оборудование, которое обеспечивает физическое и логическое сопряжение с оборудованием радио и телефонной связи.

РТ-1 предназначен для сопряжения с радиостанциями, аппаратурой громкоговорящей связи, аппаратурой избирательного вызова ИВА, телефонным оборудованием МБ и т.п. Шлюз реализует функции по преобразованию сигнальной информации аналоговых и цифровых источников связи, в сигнальную информацию сетей с коммутацией пакетов (Ethernet, протоколы VoIP) и ее передачу по IP сети.

Ключевые особенности

• Дублированное электропитание «-48В»
• Сопряжение с аппаратурой документирования по аналоговым и цифровым линиям связи
• Конфигурирование через Web-интерфейс
• Поддержка протоколов SNMP, SIP, NTP
• Дублированная ЛВС
• Подключение до двух каналов радио
• Подключение до двух каналов громкоговорящей связи
• Функция выбора наилучшего сигнала (ВНС) от радиостанций
• Индикация состояний и неисправностей

Характеристики устройства

Цифровые интерфейсы	Ethernet - 2шт. интерфейс внешних подключений - 1 шт. RS-485/422/232 - 1 шт., CAN - 1 шт.
Сетевые протоколы	SIP, RTP, RTSP, SNMP, HTTP (web-конфигурирование)
Сигнальные характеристики интерфейсов РТ-1	Линейные входы/выходы НЧ - симметричные, трансформаторные Вх.(вых.) сопротивление лин. входа(выхода) НЧ на 1020 Гц - 600 Ом Чувствительность линейного входа НЧ -23,8 дБм0 (50мВ) Диапазон напряжений вх. сигнала НЧ -23,8 …+11,7 дБм0 Регулировка усиления разговорного тракта приёма -18…+5,8 дБ Ном. напряжение сигнала линейного выхода НЧ 0 дБм0 (0,775 В) Регулировка напряжения сигнала лин. выхода НЧ ПРМ ±30 дБм0, ПРД -30...+12 Полоса пропускания частот разговорного тракта 300…3400 Гц
Характеристики аналоговой линии документирования	Количество проводов - 2 Линейный выход - Симметричный, трансформаторный Выходное сопротивление на частоте 1020 Гц - 600 Ом
Напряжение питания	2 канала -48В (от внешнего AC/DC блока питания, источника бесперебойного питания, аккумуляторной батареи) Диапазон напряжений -36...-75В
Потребляемая мощность	Режим ожидания 9 Вт (Макс. 12.4 Вт), Работа 10.4 Вт (Макс. 30.2 Вт )
