Изолятор короткого замыкания МИ-R2 работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Функции ветвления, подпитки и изолирования могут использоваться по отдельности, в любом сочетании и все вместе.
Изоляторы работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Питание и информационный обмен с прибором осуществляется по АЛС.
В системе изолятор занимает 1 адрес.

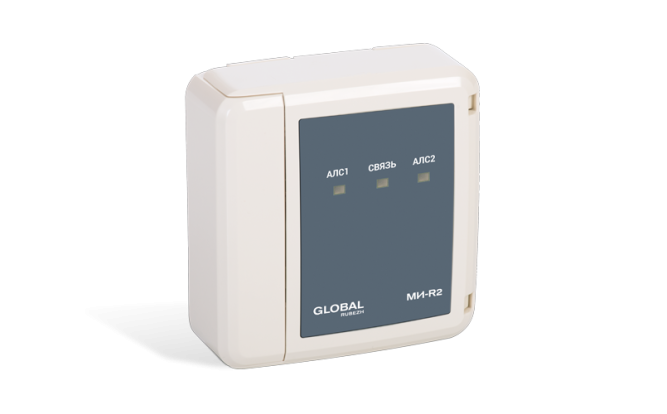

Изолятор конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка откидная, фиксируется на основании с помощью двух замков
Изолятор короткого замыкания выполняет следующие функции
- разрывает радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором
- разрывает кольцевую АЛС в двух местах установки изоляторов, ближайших к точке короткого замыкания. Это локализует участок между изоляторами и оставляет работоспособными участки АЛС между выходами прибора и сработавшими изоляторами
- контроль работоспособности и передачи в прибор сигнала «неисправность»
- световая индикация режимов работы изолятора.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 1.5 |
| Количество занимаемых адресов в системе | 1 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 100 |
| Высота, мм, не более | 105 |
| Глубина, мм, не более | 40 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
