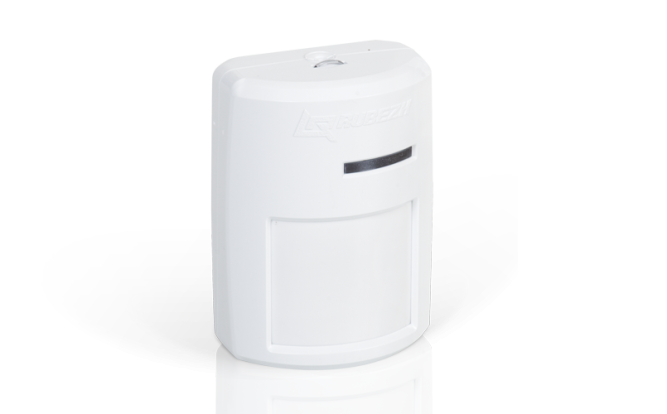

Извещатель работает в составе системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Питание извещателя осуществляется по униполярной адресной линии связи.
На корпусе индикатора присутствует индикатор «Связь» -в дежурном состоянии - мигает один раз в 4-5 сек -в тревожном сотоянии - мигает два раза в сек -в режиме «Тест» - частое мигание в течение 2-3 сек после нажатия на тест-кнопку. Индикацию на извещателе можно отключить программным способом. При включенной индикации извещатель отражает свое состояние вне зависимости от того, поставлена зона на охрану или снята с охраны.
Имеется возможность тестирования работоспособности извещателя с помощью оптического тестера «ОТ-1».
При выборе места установки извещателя следует учитывать, что наряду с реакцией на температурные изменения, происходящие в зоне обнаружения, ИК-канал может реагировать и на достаточно быстрые изменения температуры корпуса.
Поэтому для надежной работы и исключения ложных срабатываний необходимо при выборе места установки учесть следующие требования
- не допускается установка извещателя над отопительными приборами, а также вблизи вентиляционных отверстий
- в капитальных сооружениях предпочтительной является установка на стену или в угол помещения
- в сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции (столбам, фермам и т.п.)
- во избежание инея на линзе и корпусе в зимнее время не допускается установка извещателя непосредственно над проемом въездных ворот
- в зоне действия извещателя не должно быть колеблющихся предметов (штор, комнатных растений), а также ламп накаливания
- наличие в зоне обнаружения преграждающих предметов (шкафов, стелажей и т.п.), а также застекленных и сетчатых перегородок создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться
- установка извещателя должна исключать прямое попадание на него солнечного излучения.
Перед установкой снять крышку извещателя, извлечь плату и просверлить в основании отверстия для подключения проводов и крепления извещателя на стену или на кронштейн. Закрепить основание на стене шурупами. При установке на кронштейн необходимо сначала закрепить на стене кронштейн, затем закрепить на нем основание с помощью винта, установленного в кронштейн.
ВНИМАНИЕ! Кронштейн крепления извещателя в комплект поставки не входит и приобретается отдельно.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.25 |
| Угол обзора в горизонтальной плоскости, не более | 110 |
| Дальность действия, не более | 12 |
| Степень защиты оболочки | IP41 |
| Масса, г, не более | 100 |
| Ширина, мм, не более | 65 |
| Высота, мм, не более | 92 |
| Глубина, мм, не более | 40 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -20 до +55 |
