Описание
Технические характеристики
- Габариты (диаметр × высота): 186,8 мм × 91,4 мм (7,35 дюйма × 3,6 дюйма).
- Диаметр выемки для монтажа: 176,5 мм (6,95 дюйма).
- Материал кронштейна: металлический (SECC).
- Материал накладного кольца: PC/ABS.
- Цвет: насыщенно-белый (RAL 9003).
- Тип монтажа: потолочный.

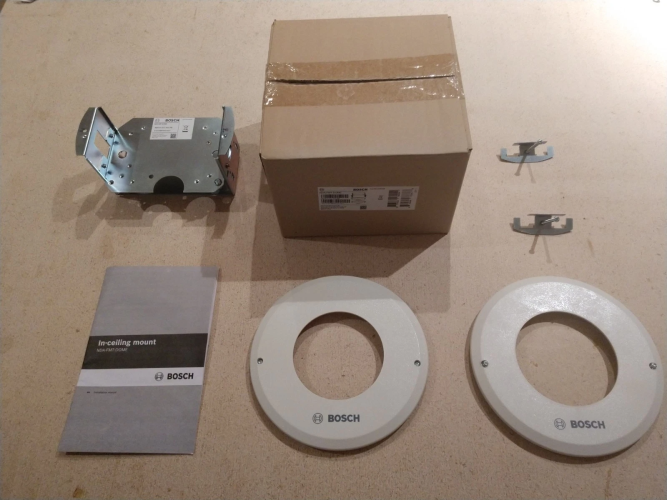

Особенности и комплектация
- Модульная конструкция. Позволяет использовать один и тот же кронштейн с разными камерами Bosch (как для внутреннего, так и для наружного применения), если подобрать подходящую адаптерную пластину.

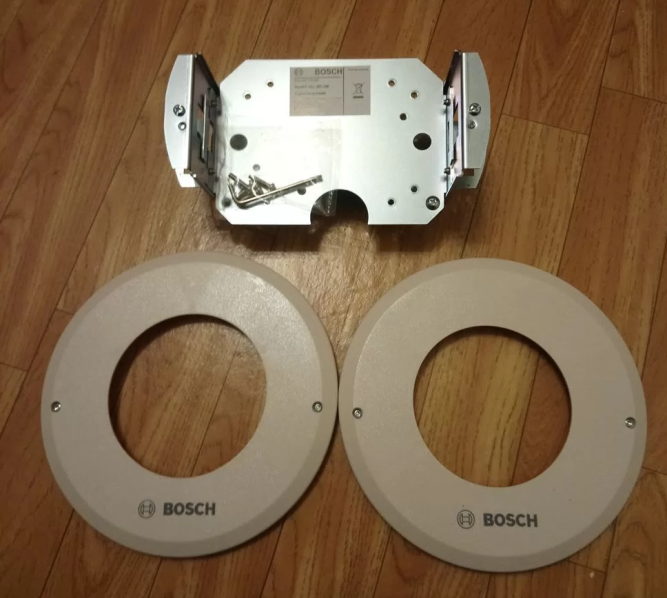

- Два варианта накладных колец. В комплект входят два кольца (A и B) с разным внутренним диаметром (102 мм и 98 мм соответственно) и разным расположением монтажных отверстий на кронштейне. Это даёт возможность точно подогнать кольцо под конкретную модель камеры.
- Механизм зажима. Зажимные пластины фиксируют кронштейн на потолке. Их затягивают прилагаемыми винтами с помощью отвёртки Phillips №2.
- Точка страховочной привязки. На кронштейне есть дополнительная точка для страховочной верёвки. Её необходимо закрепить от надёжной точки над потолком, чтобы предотвратить падение камеры в случае отказа основного крепления.
- Организация кабелей. На боковой части монтажной пластины есть вырез в форме полумесяца для аккуратной прокладки проводов камеры.
Важные замечания по установке
- Размер отверстия. Для монтажа необходимо просверлить или вырезать отверстие диаметром 177,8 мм с допуском ±2,2 мм.
- Толщина потолка. Минимальная толщина — 9,7 мм, максимальная — 41,7 мм.
- Установка. Должна выполняться только квалифицированным персоналом в соответствии с электротехническими нормами.
- Для подвесных потолков. Если монтаж производится в подвесную потолочную плитку или на поверхность, требующую дополнительной поддержки, рекомендуется использовать комплект VGA-IC-SP (продается отдельно).
