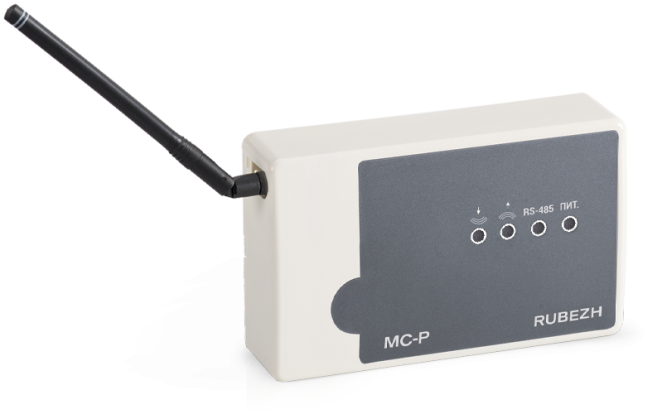

МС-Р

Радиоудлинитель МС-Р прот.R3 предназначен для передачи интерфейса RS-485 по радиоканалу. МС-Р прот.R3 используется только с приборами «Рубеж-2ОП прот.R3» и контроллерами адресных устройств «Рубеж-КАУ1» прот.R3, «Рубеж-КАУ2» прот.R3.

Удлинение линии RS-485 реализуется с помощью пары сконфигурированных радиоудлинителей.

Конфигурирование системы с применением радиоудлинителя позволяет осуществлять ветвление интерфейса RS-485, при котором радиоудлинитель на стороне, подключаемой к компьютеру, способен производить обмен данными по радиоканалу с несколькими радиоудлинителями, являющимися не только продолжениями, но и ответвлениями интерфейса. При этом следует учитывать, что адресное поле компьютера имеет ограничение – суммарное количество приборов и устройств, подключенных к нему по интерфейсу RS-485, не должно превышать 60.

В комплект поставки с радиоудлинителем входит штыревая малогабаритная антенна, рассчитанная на дальность связи до нескольких десятков метров.

Антенна является съемной и при необходимости обеспечения большей длины передачи, антенну необходимо заменить. Ассортимент антенн диапазона 433 МГц для использования совместно с модулем МС-Р прот.R3 можно посмотреть тут.

На лицевой стороне расположены светодиодные индикаторы, предназначенные для отображения текущего состояния радиоудлинителя.

Светодиодный индикатор Питание

• при подключении питания светится постоянно.

Светодиодный индикатор RS-485

• при отсутствии обмена с ППКП – не светится
• при наличии обмена с ППКП – мигает с частотой обмена.

Светодиодный индикатор ПЕРЕДАЧА

• при отсутствии передачи данных по радиоканалу – не светится
• при передаче данных по радиоканалу – светится постоянно.

Светодиодный индикатор ПРИЕМ

• при отсутствии приема данных по радиоканалу – не светится
• при приеме данных по радиоканалу – светится постоянно.
