МС-ПИ

Повторитель интерфейса МС-ПИ обеспечивает

• удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса
• работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485
• cветодиодную индикацию наличия обмена в линии
• протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
• время технической готовности повторителя к работе после включения питания – не более 1 с.

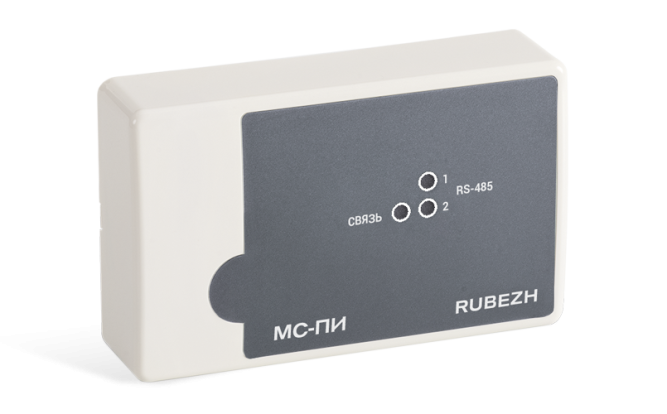

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя.

Светодиодный индикатор СВЯЗЬ

• при подключении USB мигает с частотой 1 Гц
• при записи параметров через USB мигает с частотой 5 Гц
• при подключении питания светится постоянно.

Светодиодный индикатор RS-485 (1) и RS-485 (2)

• при отсутствии обмена на линии – не светится
• при наличии обмена на линии – мигает с частотой обмена.

При конфигурировании повторителя интерфейса через программу «Конфигуратор МС-ПИ» возможно задать следующие параметры

• длина слова (символа) 5 6 7 8 бит
• количество стоповых бит 1 1,5 2 бита
• паритет нет четности нечетности
• скорость 1200 1800 2400 4800 7200 9600 14400 19200 38400 56000 57600, 115200 бит/сек.

При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически.
