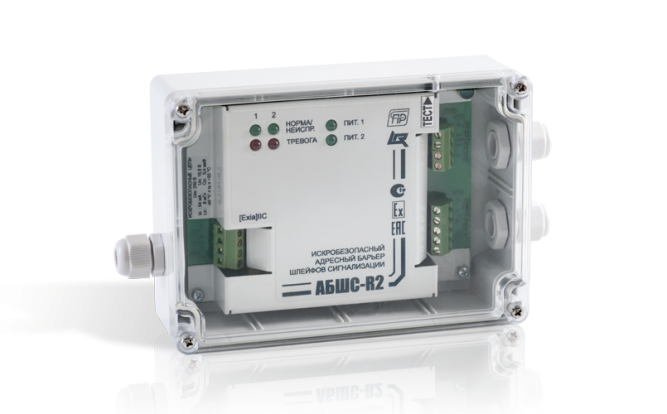

Адресный барьер АБШС-R2 работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ). Функционально адресный барьер имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, куда подключаются устанавливаемые во взрывоопасных зонах извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь i».
АБШС-R2 относится к связанному оборудованию по ГОСТ 30852.10, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.
АБШС-R2 обеспечивает
- контроль состояния каждого ШС по величине его сопротивления, выявление неисправности (КЗ или обрыв) и формирование извещений в зависимости от типа ШС
- передачу по АЛС информации о текущем извещении и прием от прибора команд управления конфигурацией
- местную световую сигнализацию текущих извещений по каждому ШС
- контроль и световую сигнализацию исправности питающего напряжения на каждом входе питания, а также передачу информации о состоянии питания по АЛС.
АБШС-R2 отображает режим обмена данными по АЛС при помощи светового индикатора «СВЯЗЬ».
| Параметр | Значение |
|---|---|
| Питание | 10 – 30 В |
| Напряжение питания, В | от 10.3 до 11.7 В |
| Ток потребления Дежурный/Пожар (оба ШС), питание 10 – 14 В, мА, не более | 70/100 |
| Ток потребления Дежурный/Пожар (оба ШС), питание 20 – 28 В, мА, не более | 70 / 100 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Параметры ШС максимальное выходное напряжение, В | 11 |
| Параметры искробезопасной электрической цепи максимальное выходное напряжение, В | 16.5 |
| Параметры ШС максимальный выходной ток в дежурном режиме для активных извещателей, мА | 1,5 |
| Параметры искробезопасной электрической цепи максимальный выходной ток, мА | 54 |
| Параметры искробезопасной электрической цепи максимальная внешняя емкость, мкФ | 0.4 |
| Параметры искробезопасной электрической цепи максимальная внешняя индуктивность, мГн | 8 |
| Количество занимаемых адресов в системе | 2 |
| Количество ШС (контролируемых шлейфов с извещателями) | 2 |
| Рабочий диапазон температур | от -40 до +55°С |
| Габаритные размеры | 220х125х55 |
| Максимальный ток в каждом ШС, потребляемый извещателями в дежурном режиме, мА | 1.5 |
| Степень защиты оболочки | IP65 |
| Масса, кг, не более | 0.7 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
Характеристики
Последняя стоимость
8505.6
