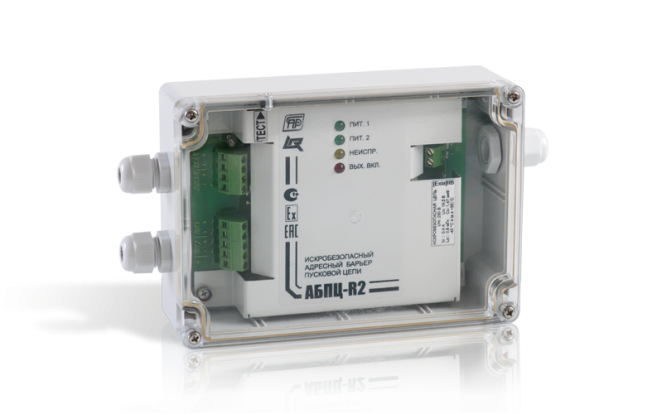

Адресный барьер пусковой цепи работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ). Функционально адресный барьер пусковой цепи представляет собой дистанционно управляемый выход напряжения, имеющий функции контроля целостности, а так же искробезопасности линии (выходные искробезопасные электрические цепи уровня «iа»).
Адресный барьер пусковой цепи выполняет следующие функции
В режиме контроля
- контроль пусковой цепи на обрыв и замыкание малым током обратной полярности
- световую индикацию неисправности пусковой цепи непрерывным свечением желтого светодиода «НЕИСПР.»
В режиме пуска
- выдачу на нагрузку напряжения прямой полярности
- световую индикацию пуска непрерывным свечением красного светодиода «ВЫХ. ВКЛ.»
- контроль целостности цепи пуска по изменению тока потребления.
В процессе конфигурирования адресному барьеру пусковой цепи АБПЦ-R2 задаются параметры
- задержка на включение – время, через которое после подачи команды произойдет переключение выхода в режим Включено
- время удержания – время, в течение которого выход остается в режиме Включено
- задержка на выключение – время, через которое после подачи команды произойдет переключение выхода в режим Выключено
- режим после удержания – состояние выхода в момент времени между окончанием отсчета времени удержания и началом отсчета времени задержки на выключение.
| Параметр | Значение |
|---|---|
| Максимальный выходной ток (ток короткого замыкания), А | 0,4 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Выходное сопротивление (до момента ограничения тока), Ом | 12 |
| Маркировка взрывозащиты | [Exiа]IIB |
| Параметры искробезопасной электрической цепи максимальное выходное напряжение, В | 19.5 |
| Параметры искробезопасной электрической цепи максимальный выходной ток, мА | 400 |
| Параметры искробезопасной электрической цепи максимальная внешняя емкость, мкФ | 1.4 |
| Параметры искробезопасной электрической цепи максимальная внешняя индуктивность, мГн | 0.8 |
| Количество занимаемых адресов в системе | 1 |
| Масса, не более | 0,7 кг |
| Рабочий диапазон температур | от -40 до +55°С |
| Габаритные размеры | 220х125х55 |
| Ток потребления в режиме пуска при напряжении 12 В, А, не более | 1.1 |
| Ток потребления в режиме пуска при напряжении 24 В, А, не более | 0.55 |
| Рабочий диапазон питающих напряжений, В | От 10 до 30 |
| Потребляемая мощность (во всем диапазоне), Вт, не более в режиме контроля / в режиме пуска | 0,9 / 11 |
| Выходные характеристики пусковой цепи в режиме контроля (обр. полярность) напряжение контроля, В, не более / ток контроля, мА, не более | 5 / 8 |
| Выходные характеристики пусковой цепи в режиме пуска напряжение холостого хода (при обрыве), В | 18 |
| Степень защиты оболочки | IP65 |
| Масса, г, не более | 700 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
