Базовую раму можно настроить так, чтобы один модуль усилителя управлял всеми 16 выходами динамиков или два модуля усилителя управляли 8 выходами динамиков каждый.
Второй модуль усилителя может также использоваться в качестве резервного усилителя.
Для увеличения количества назначаемых выходов динамиков можно каскадировать до 4 базовых рам этого типа.
Мониторинг возможен с помощью контроля импеданса или с помощью концевого модуля.
Настройки отклонения импеданса для индикации обрыва или короткого замыкания линии могут быть установлены индивидуально для каждого выхода.
4 общих сбалансированных аудиовхода (микрофонный/линейный уровень) и 2 входа для 8 удаленных микрофонов, включая до 2 аварийных микрофонов.
Сигналы на общих аудиовходах можно смешивать.
Все обязательные указания и элементы управления согласно EN54-16 приведены на передней панели.
Индикация неисправностей для каждой выходной линии динамика.
Резервированное сетевое соединение (Ethernet) базовой рамы с RSTP через два порта RJ45.

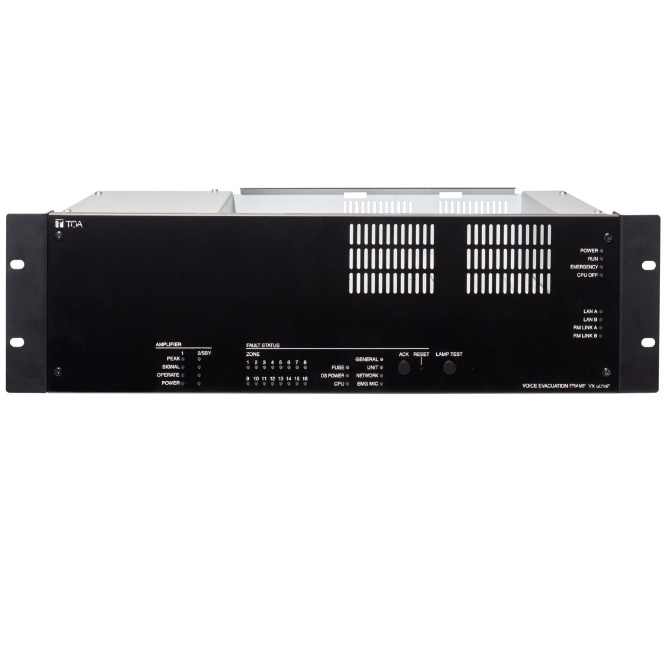

Рама VX-3016F является одним из трех системных устройств стоечного типа системы оповещения и речевой эвакуации серии VX-3000 компании TOA, сертифицированной в соответствии с европейским стандартом EN 54-16. Она обеспечивает 16 линейных выходов/зон громкоговорителей. Либо один усилитель управляет всеми 16 линейными выходами/зонами, либо два усилителя управляют 8 линейными выходами/зонами каждый. Можно добавить до трех дополнительных рам VX-3016F без усилителей, чтобы расширить количество зон версии с одним установленным усилителем.
Модули усилителей легко монтируются и демонтируются. Можно установить до двух модулей усилителей мощности различной мощности, из которых второй может использоваться либо для зон, либо в качестве резервного усилителя. Резервный усилитель, если он установлен, может использоваться совместно с другими устройствами VX-3000F. Каждый канал усилителя имеет следующие функции DSP различные типы фильтров (PEQ, HPF, LPF, shelfving, CD-horn EQ, notch), компрессор и задержка, что позволяет выполнить соответствующую акустическую настройку для любой зоны вещания.
Интеллектуальная функция ANC позволяет контролировать окружающий шум и не зависит от аудиосигнала, которым управляет. Поэтому место установки датчика не является критичным.
Контроль линий громкоговорителей может быть выбран между контролем импеданса с выбираемым пилот-тоном или модулями конца линии. VX-3016F имеет 4 сбалансированных входных аудиоразъема от микрофонного до линейного уровня чувствительности, с выбором фантомного питания для использования микрофона. Входы также могут быть настроены на прием аварийной трансляции от другой системы VA с более высоким приоритетом и транслировать ее при условии аварийного режима. Через порты RJ45 можно подключить до 8 удаленных микрофонов два из них могут быть аварийными микрофонами. Для каждого входного канала доступны следующие функции DSP различные типы фильтров (PEQ, HPF, LPF, shelfving) и компрессор.
Такие полезные функции, как подавитель обратной связи или активация трансляции с голосовым управлением (VOX), повышают удобство использования системы.
Пример подключения данного оборудования
- Аэропорты
- Торговые центры
- Коммерческие объекты
- Общественные здания
- Складские помещения
- Учебные учреждения
- Офисные здания
- Выставочные центры
- Заводы
- Железнодорожные станции
- Больницы/медицинские учреждения
- Отели
| VX-3016F | VX-3004F | VX-3008F | |
|---|---|---|---|
| Источник питания | 31 В пост. тока undefined | 31 В пост. тока undefined | 31 В пост. тока undefined |
| Частотный отклик | 40 Hz - 20 kHz (±1 дБ) | 40 Hz - 20 kHz (±1 дБ) | 40 Hz - 20 kHz (±1 дБ) |
| Искажение | < 1 % (при 1 кГц) | < 1 % (при 1 кГц) | < 1 % (при 1 кГц) |
| Энергопотребление | макс. 90 Вт при 31 В постоянного тока | макс. 85 Вт при 31 В постоянного тока | макс. 85 Вт при 31 В постоянного тока |
| Отношение S / N | 60 dB(A) (or more) | 60 dB(A) (or more) | 60 dB(A) (or more) |
| Контрольный вход | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) |
| Контрольный выход | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 16 | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 8 | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 8 |
| Вход/выход | Выход громкоговорителя 16 зон | Выход громкоговорителя 4 AB Зоны | Выход громкоговорителя 8 зон |
| Индикатор | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM |
| Соединение | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 |
| Аудиовход | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable |
| Рабочая температура | от -5°C до +45°C | от -5°C до +45°C | от -5°C до +45°C |
| Рабочая влажность | 90% или менее | 90% или менее | 90% или менее |
| Размеры | 482 x 132.6 x 345 mm (Вт x H x D) | 482 x 132.6 x 345 mm (Вт x H x D) | 482 x 132.6 x 345 mm (Вт x H x D) |
| Покрытие | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный |
| Аксессуар (входит в комплект) | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 4, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 4, съемная клеммная колодка (17 контактов) x 2, ферритовый зажим кабеля x 2 | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 2, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 2, съемная клеммная колодка (17 контактов) x 1, ферритовый зажим кабеля x 2 | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 6, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 2, съемная клеммная колодка (17 контактов) x 1, ферритовый зажим кабеля x 2 |
