Один модуль усилителя может быть настроен как резервный усилитель.
Мониторинг линии громкоговорителя возможен путем контроля импеданса или с помощью модуля конца линии.
Настройки отклонения импеданса для индикации обрыва или замыкания линии могут быть установлены индивидуально для каждого выхода.
4 балансных аудиовхода (микрофонный/линейный уровень) и 2 входа для подключения до 8 удаленных микрофонов, включая до двух аварийных микрофонов.
Общие аудиосигналы аудиовходов могут быть смешаны.
Все обязательные индикаторы и элементы управления в соответствии с EN54-16 находятся на передней панели.
Индикация неисправности для каждой линии громкоговорителя.
Резервированное сетевое подключение (Ethernet) каркаса с RSTP через два порта RJ45.

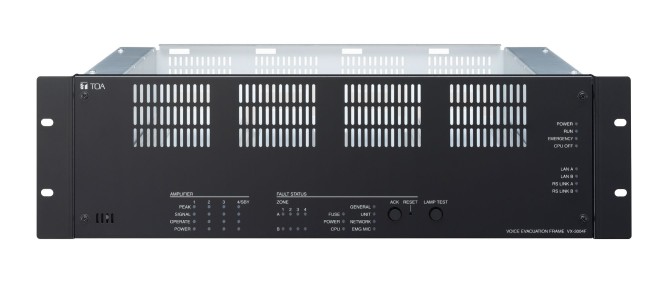

Рамка VX-3004F является одним из трех системных менеджеров стоечного типа системы оповещения и речевой эвакуации серии VX-3000 компании TOA, сертифицированной в соответствии с европейским стандартом EN 54-16.
Она обеспечивает 4 выходных канала для линий громкоговорителей AB, каждый канал управляется отдельным модулем усилителя. Модули усилителей легко монтируются и демонтируются. Можно установить до 4 модулей усилителей мощности различной мощности, один из которых может использоваться либо для одного канала, либо в качестве резервного усилителя. Резервный усилитель, если он установлен, может использоваться совместно с другими устройствами VX-3000F.
Каждый канал усилителя имеет следующие функции DSP различные типы фильтров (PEQ, HPF, LPF, shelfving, CD-horn EQ, notch), компрессор и задержка, что позволяет выполнить соответствующую акустическую настройку для любой зоны вещания. Интеллектуальная функция ANC позволяет контролировать окружающий шум и не зависит от аудиосигнала, которым управляет. Поэтому место установки датчика не является критичным.
Контроль линий громкоговорителей может быть выбран между контролем импеданса с выбираемым пилотным тоном или модулями конца линии. VX-3004F имеет 4 сбалансированных входных аудиоразъема от микрофонного до линейного уровня чувствительности, с выбором фантомного питания для использования микрофона.
Входы также могут быть настроены на прием аварийной трансляции от другой системы VA с более высоким приоритетом и транслировать ее при условии аварийного режима. Через порты RJ45 можно подключить до 8 удаленных микрофонов два из них могут быть аварийными микрофонами. Для каждого входного канала доступны следующие функции DSP различные типы фильтров (PEQ, HPF, LPF, shelfving) и компрессор.
Такие полезные функции, как подавитель обратной связи или активация трансляции с голосовым управлением (VOX), повышают удобство использования системы.
Пример подключения данного оборудования
- Аэропорты
- Торговые центры
- Коммерческие объекты
- Общественные здания
- Складские помещения
- Учебные учреждения
- Офисные здания
- Выставочные центры
- Заводы
- Железнодорожные станции
- Больницы/медицинские учреждения
- Отели
Спецификация продукта
| VX-3004F | VX-3008F | VX-3016F | |
|---|---|---|---|
| Источник питания | 31 В пост. тока undefined | 31 В пост. тока undefined | 31 В пост. тока undefined |
| Частотный отклик | 40 Hz - 20 kHz (±1 дБ) | 40 Hz - 20 kHz (±1 дБ) | 40 Hz - 20 kHz (±1 дБ) |
| Искажение | < 1 % (при 1 кГц) | < 1 % (при 1 кГц) | < 1 % (при 1 кГц) |
| Энергопотребление | макс. 85 Вт при 31 В постоянного тока | макс. 85 Вт при 31 В постоянного тока | макс. 90 Вт при 31 В постоянного тока |
| Отношение S / N | 60 dB(A) (or more) | 60 dB(A) (or more) | 60 dB(A) (or more) |
| Контрольный вход | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) | 16 (при контакте) + 2 (при изменении полярности 24 В постоянного тока) |
| Контрольный выход | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 8 | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 8 | Открытый коллектор 8 + 3 (CPU OFF), реле (125 В пост. тока, 5 А) 16 |
| Вход/выход | Выход громкоговорителя 4 AB Зоны | Выход громкоговорителя 8 зон | Выход громкоговорителя 16 зон |
| Индикатор | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM | питание, запуск, выключение процессора, состояние локальной сети (LAN), состояние RM |
| Соединение | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 | RJ45 управляющие входы x 2, управляющие выходы (открытый коллектор) x 2, линия DS x 1, дистанционные микрофоны x 2, локальная сеть x 2, аналоговая связь x 2 |
| Аудиовход | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable | 4 balanced channels, nominal sensitivity between -60 dBV and -20 dBV, can be attenuated by potentiometer behind front panel, phantom power selectable |
| Рабочая температура | от -5°C до +45°C | от -5°C до +45°C | от -5°C до +45°C |
| Рабочая влажность | 90% или менее | 90% или менее | 90% или менее |
| Размеры | 482 x 132.6 x 345 mm (Вт x H x D) | 482 x 132.6 x 345 mm (Вт x H x D) | 482 x 132.6 x 345 mm (Вт x H x D) |
| Покрытие | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный | Стальной лист, обработанная поверхность, 30 % блеска, краска, черный |
| Аксессуар (входит в комплект) | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 2, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 2, съемная клеммная колодка (17 контактов) x 1, ферритовый зажим кабеля x 2 | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 6, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 2, съемная клеммная колодка (17 контактов) x 1, ферритовый зажим кабеля x 2 | CD (ПО для настройки на ПК) x 1, съемная клеммная колодка (2 контакта) x 4, съемная клеммная колодка (4 контакта) x 1, съемная клеммная колодка (6 контактов) x 2, съемная заглушка (12 контактов) x 4, съемная клеммная колодка (17 контактов) x 2, ферритовый зажим кабеля x 2 |
