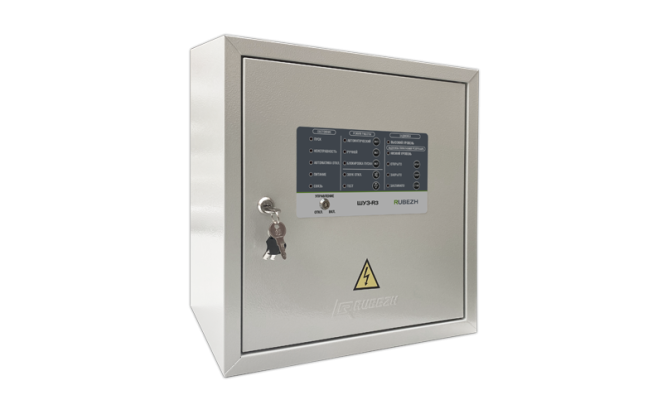

ШУН/В-R3

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой

• пожарного насоса
• дренажного насоса
• жокей-насоса
• вентилятора.

ШУН/В-R3 реализует следующие функции

• контроль наличия и параметров электропитания на вводе сети
• контроль исправности основных цепей электрической схемы прибора
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание
• контроль силовой цепи питания двигателя
• местное переключение режима управления электроприводом на один из 3-х режимов «Автоматический» / «Ручной» / «Отключен»
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-R3 может находиться в следующих режимах управления

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -«Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
