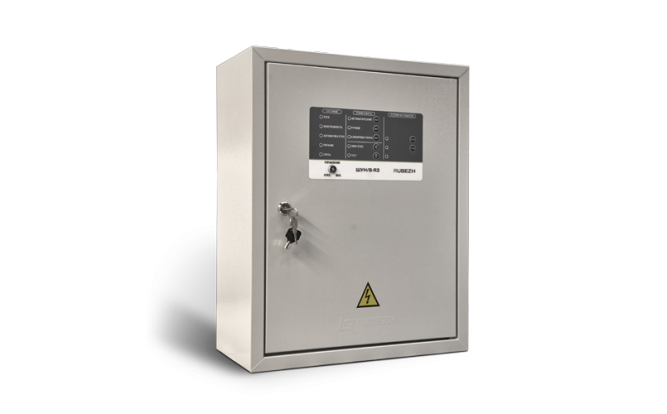

ШУЗ-R3

ШУЗ-R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУЗ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт.

ШУЗ-R3 обеспечивает управление электроприводом

• задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1, конфигурация КВ)
• задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ)
• задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3, конфигурация КВ-ДУ).
• Выбор типа управления ШУЗ прот.R3 осуществляется с прибора «Рубеж-2ОП» прот.R3 при настройке параметров шкафа или задается через ПО «FireSec Администратор».

ШУЗ-R3 имеет 3 режима управления

• «Автоматический»

а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.

б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).

• «Ручной» – по командам кнопок управления с панели шкафа.

• «Блокировка пуска» – когда контакторы обесточены и управление невозможно.

ШУЗ-R3 реализует следующие функции

• контроль наличия и параметров электропитания на вводе сети

• контроль исправности основных цепей электрической схемы прибора

• контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок дистанционного управления) на обрыв и короткое замыкание -контроль силовой цепи питания двигателя

• местное переключение режима управления электроприводом на один из 3-х режимов «Автоматический» / «Ручной» / «Отключен»

• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3

• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, от кнопок ДУ, по командам датчиков уровня или по командам местного управления.
