КУВВ

Концентратор устройств ввода-вывода КУВВ выпускается в двух исполнениях
– КУВВ-1
– КУВВ-2.
В состав КУВВ по умолчанию, как обязательные компоненты, входят источник питания ИВЭПР 12/5 RS-R3 исп. 2х12 БР и адресная метка АМ-1 прот.R3. Количество и состав остальных адресных устройств, входящих в комплект КУВВ, определяется проектом адресной системы применительно к объекту, на котором она размещена. Номенклатура адресных устройств, доступных для включения в состав КУВВ, приведена в паспорте на данный концентратор.

Концентратор обеспечивает

• питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания
• прием сигналов от неадресных устройств автоматики
• передачу сигналов управления исполнительным устройствам автоматики
• защиту от несанкционированного доступа посторонних лиц
• индикацию режимов питания.

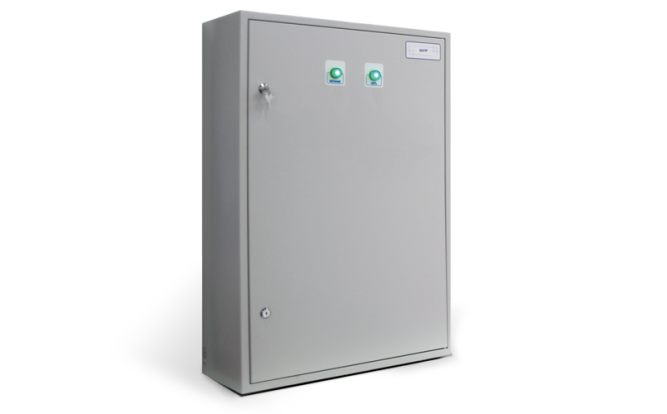

Концентратор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены
1 – источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР
2 – метка адресная АМ-1-R3
3 – устройства (составные части концентратора) согласно разделу «Свидетельство о приемке и упаковывании»
4 – выключатель автоматический, клеммы подключения ввода питания и заземления
5 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.

Входящий в состав концентратора ИВЭПР обеспечивает резервированным питанием все встроенные в концентратор устройства.
В основании корпуса концентратора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Все линии подключений от каждого адресного модуля и устройства, устанавливаемого в КУВВ, выведены на внутренний клеммник КУВВ, к которому производятся подключения внешних устройств.
Концентратор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа концентратора. Сигнал вскрытия поступает на вход адресной метки АМ-1-R3, встроенной в концентратор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС в прибор управления системой для регистрации в журнале событий.

Параметр	Значение
Масса, не более	см. таблицу исполнений
Напряжение питания	230 В
Степень защиты оболочки	IР31 (IР54 по требованию заказчика)
Размеры	см. таблицу исполнений
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от 0 до +40
