ИС-R2

Индикатор состояний работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Питание и сигналы управления ИС-R2 получает от приемно-контрольного прибора по двухпроводной адресной линии связи.

ИС-R2 выполняет следующие функции при работе в системе

• отображение состояния автоматических пожарных извещателей (дымовых, тепловых, комбинированных)
• индикация режима работы выбранного при конфигурировании компонента
• автоматический контроль неисправностей модуля.

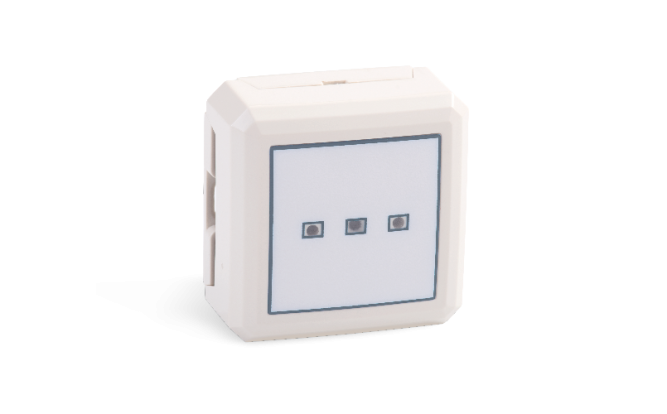

Индикатор состояний выполнен в виде блока, состоящего из пластмассового корпуса (основание и крышка), внутри которого размещена плата с радиоэлементами.

На плате установлены

• светодиодные индикаторы, режимы индикации которых устанавливаются при конфигурировании системы
• концевой выключатель датчика вскрытия
• кнопка ТЕСТ
• две двухконтактные клеммные колодки (АЛС1 и АЛС2) для подключения к АЛС.

Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие корпуса», передаваемого ИС-R2 по АЛС в ППКПУ, который регистрирует его в журнале событий и отображает средствами индикации как «Неисправность».

Нажатием кнопки ТЕСТ осуществляется контроль работоспособности устройства. При контроле индикатор состояний переходит в состояние «Тест», при котором красный индикатор непрерывно светится. Состояние «Тест» удерживается индикатором состояний до получения команды «Снять тест», формируемой ППКПУ.

Программа «GLOBAL Monitor», служащая для конфигурирования системы, позволяет настроить ИС-R2 для индикации состояний любого компонента или группы компонентов системы СПЗ GLOBAL зон, направлений, адресных устройств (извещателей, оповещателей, модулей) и других компонентов, кроме ГК и КАУ. При этом ИС-R2 может быть расположен также в любом месте охраняемого объекта.
