Описание

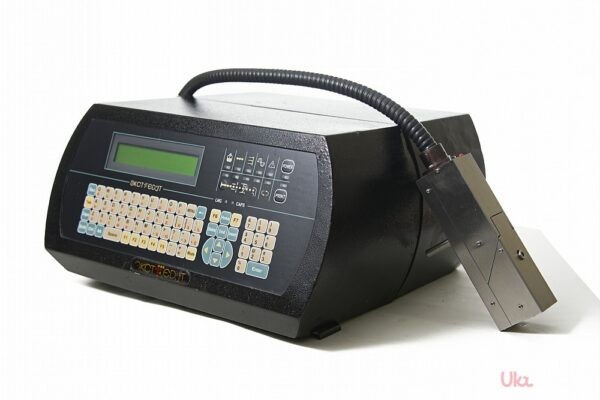

Электрокаплеструйный маркиратор предназначен для бесконтактного нанесения буквенно-цифровой и графической информации на маркируемые поверхности при относительном перемещении маркируемого объекта и печатающей головки.
Принцип действия маркиратора
Маркиратор представляет собой капельную пушку, генерирующую непрерывный поток монодисперсных капель, летящих со
скоростью 10÷15 м/с. При помощи электростатической индукции
используемые капли заряжаются, затем с помощью воздействия на
заряженные капли постоянного электростатического поля происходит изменение траектории их полета. Незаряженные капли траектории полета не изменяют и, попадая в ловушку, возвращаются
в систему подачи чернил. Изображение символа на маркируемом
объекте представляет собой матрицу капель, столбцы которой образуются электрической разверткой пропорционально величине
заряда капель, а вторая координата получается за счет относительного перемещения маркируемого объекта и печатающей головки.
