Описание

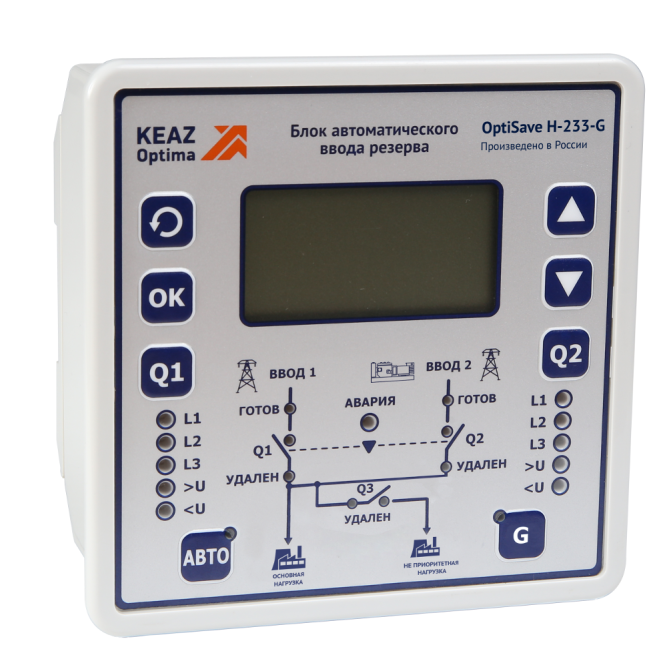

Блок OptiSave Н-233-G применяется в схемах АВР на 2 ввода без секционного выключателя, где в качестве одного из вводов может быть сеть или генератор, а также позволяет управлять 3-мя коммутационными аппаратами и осуществлять интеграцию в систему удаленного контроля и управления по протоколу Modbus RTU.
Характеристики
Категория ETIM:Реле контроля питанияEC002057
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Номинальное рабочее напряжение переменного тока Ue (В):230Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Чувствительность к обрыву фазы:да
Тип контролируемой линии:Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов:2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с):900
Максимальная задержка включения реле резервного ввода (с):900
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с):360
Максимальный ток нагрузки АС1 при напряжении 250В (А):16
Управление контакторами:да
Управление автоматическими выключателями с ЭМП:да
Управление автоматическими выключателями с мотор-приводами:да
Управление выключателями нагрузки с мотор-приводами:да
Питание основного и резервного ввода от трансформаторной подстанции:да
Питание одного из вводов от генераторной установки:да
Контроль перекоса фаз:да
Контроль "слипания" фаз:да
Аварийная индикация:да
Поддерживаемое количество управляемых коммутационных аппратов:3
Индикация состояния вводов:да
Индикация состояния коммутационных аппаратов "включен/отключен":да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален":да
Подходит для монтажа на DIN-рейку:да
Степень защиты (IP):IP54Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +40°С
Степень загрязнения:2
Подходит для установки в распределительный щит:да
Контроль максимального трехфазного напряжения:да
Функция гистерезиса для трехфазного напряжения:да
Контроль минимального трехфазного напряжения:да
