Описание
Характеристики

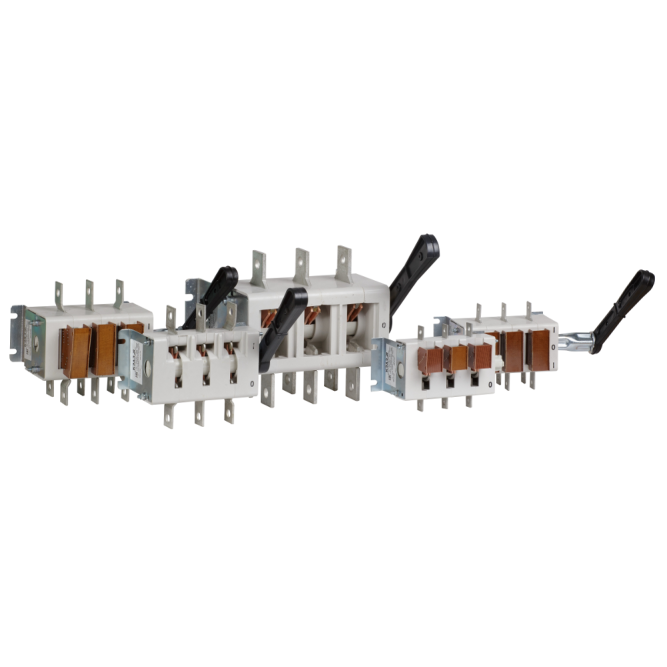

Выключатель-разъединитель 3 полюсный на номинальный ток 100 А, в котором установлена несъемная рукоятка.
Характеристики
Категория ETIM:Выключатель-разъединитель нагрузкиEC000216
Тип изделия:Выключатель-разъединитель
Количество полюсов:3
Номинальный ток In (А):100Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:AC/DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):660Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В):440Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):5Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА):8Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации:1
Номинальное напряжение изоляции Ui (В):660Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):100Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Условный тепловой ток в оболочке Ithe (A):80Значение тока, который должен использоваться для испытаний на превышение температуры аппарата, смонтированного в предусмотренной для него оболочке.
Способ крепления (монтажа):винт
Макс. сечение присоединяемых проводов (мм²):50
Способ установки:стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников:перпендикулярноПараллельное или перпендикулярное.
Расположение рукоятки ручного привода:правое
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):3
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ТУ 3424-036-05758109-2006
Тип элемента управления:рычажковый (перекидной рычаг)
Дополнительное оборудование:дугогас. камерыВозможность использования дополнительного оборудования.
Подходит для монтажа в горизонтальной плоскости:да
Пригоден в качестве предохранительного выключателя:да
Вид рукоятки:боковая смещенная
Исполнение рукоятки:несъемная
Подходит для фронтального монтажа:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):нет
Пригоден в качестве устройства аварийной остановки:да
Пригоден в качестве сервисного выключателя:да
Компактная версия выключателя-разъединителя:нет
Подходит для установки в распределительный щит:да
Подходит для промежуточного монтажа:нет
Взаимоблокирующий (-ая):нет
