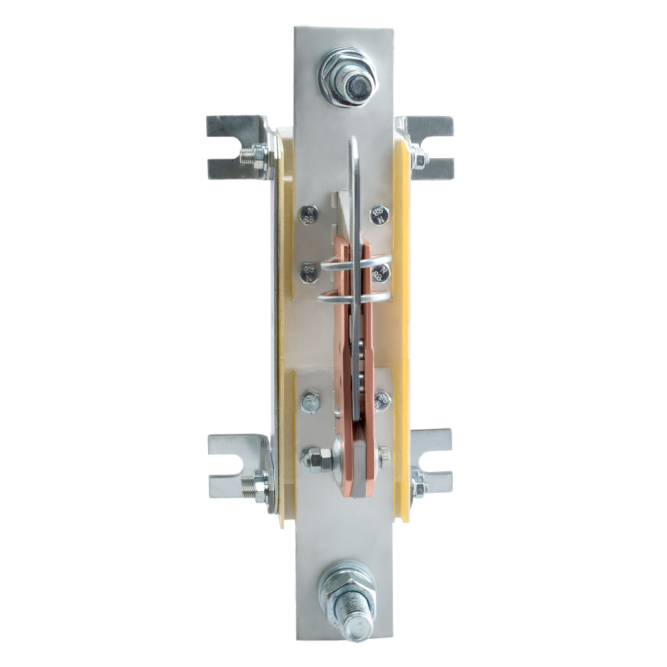

Разъединитель 1 полюсный на номинальный ток 1600 А, где установлена несъемная рукоятка, а механическая износостойкость составляет 6300 циклов.
Характеристики
Категория ETIM:Выключатель-разъединитель нагрузкиEC000216
Тип изделия:Разъединитель
Габариты изделия:Длина (мм)
Количество полюсов:1
Номинальный ток In (А):1 600Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50…60Количество колебаний переменного тока в секунду.
Род тока:AC/DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):20Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА):100Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации:1
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):1 600Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Способ крепления (монтажа):винт
Способ установки:стационарный
Макс. сечение присоединяемых медных шин (мм):2(5х80)
Расположение плоскости присоединения внешних проводников:перпендикулярноПараллельное или перпендикулярное.
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):3
Стандарт российский (ГОСТ, ТУ):ТУ3424-063-05758109-2012 ГОСТ IEC 60947-3
Тип элемента управления:рычажковый (перекидной рычаг)
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
Подходит для монтажа в горизонтальной плоскости:нет
Пригоден в качестве предохранительного выключателя:да
Вид рукоятки:рукоятка для пополюсного оперирования
Наличие изоляционной плиты:нет
Подходит для фронтального монтажа:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):нет
Пригоден в качестве устройства аварийной остановки:да
Пригоден в качестве сервисного выключателя:да
Компактная версия выключателя-разъединителя:нет
Подходит для установки в распределительный щит:да
Подходит для промежуточного монтажа:нет
Взаимоблокирующий (-ая):нет
