Описание
Характеристики

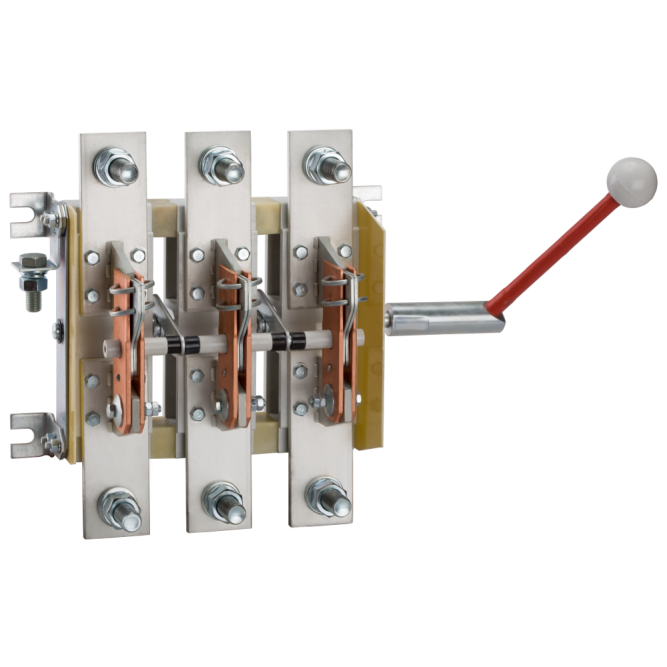

Разъединитель 3 полюсный на номинальный ток 3150 А, где установлена боковая смещенная рукоятка, а механическая износостойкость составляет 4000 циклов.
Характеристики
Категория ETIM:Выключатель-разъединитель нагрузкиEC000216
Тип изделия:Выключатель-разъединитель
Габариты изделия:Длина (мм)
Количество полюсов:3
Номинальный ток In (А):3 150Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:AC/DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):40Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА):100Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации:1
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):3 150Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых медных шин (мм):4(8х100)
Расположение плоскости присоединения внешних проводников:параллельноПараллельное или перпендикулярное.
Расположение рукоятки ручного привода:боковое смещенное
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):3
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-3, ТУ 3424-014-05755766-2004
Тип элемента управления:Рукоятка поворотная
Подходит для монтажа в горизонтальной плоскости:да
Межполюсное расстояние (мм):140Расстояние между полюсами устройства.
Исполнение рукоятки:боковая смещенная
Наличие изоляционной плиты:да
Подходит для фронтального монтажа:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):нет
Подходит для установки в распределительный щит:да
Характеристики
Категория ETIM:Выключатель-разъединитель нагрузкиEC000216
Тип изделия:Выключатель-разъединитель
Габариты изделия:Длина (мм)
Количество полюсов:3
Номинальный ток In (А):3 150Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:AC/DCAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение постоянного тока Ue (В):1 000Это то напряжение, при котором устройство работает в нормальных условиях, для постоянного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):40Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Номинальный условный ток короткого замыкания Iq (кА):100Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Число направлений коммутации:1
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):3 150Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых медных шин (мм):4(8х100)
Расположение плоскости присоединения внешних проводников:параллельноПараллельное или перпендикулярное.
Расположение рукоятки ручного привода:боковое смещенное
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):3
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-3, ТУ 3424-014-05755766-2004
Тип элемента управления:Рукоятка поворотная
Подходит для монтажа в горизонтальной плоскости:да
Межполюсное расстояние (мм):140Расстояние между полюсами устройства.
Исполнение рукоятки:боковая смещенная
Наличие изоляционной плиты:да
Подходит для фронтального монтажа:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):нет
Подходит для установки в распределительный щит:да
Характеристики
Последняя стоимость
2194.86
