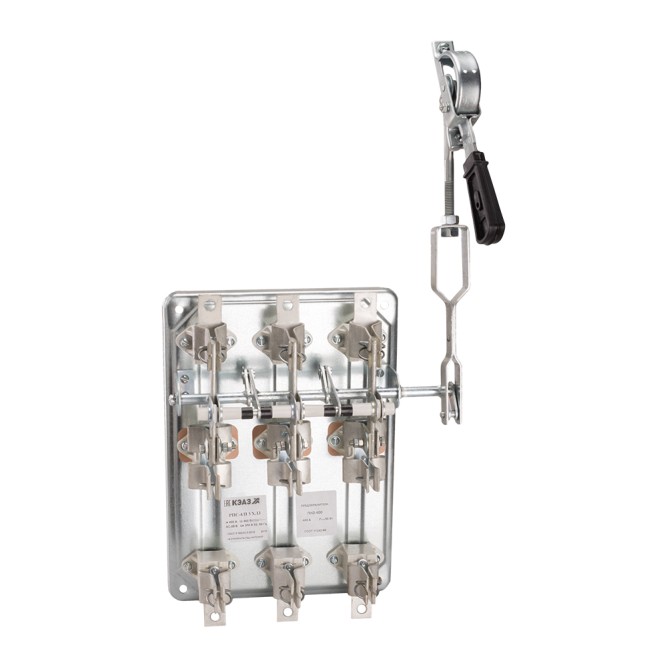

Разъединитель-предохранитель 3 полюсный на номинальный ток 250 А, номинальный условный ток короткого замыкания Iq 20 (кА), где установлена передняя смещенная рукоятка, а максимальное сечение присоединяемых медных шин составляет 120 кв. мм.
Характеристики
Категория ETIM:Выключатель нагрузки (рубильник) под плавкие предохранителиEC001040
Тип изделия:Разъединитель-предохранитель
Количество полюсов:3
Номинальный ток In (А):250Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):660Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальный условный ток короткого замыкания Iq (кА):20Действующее значение ожидаемого тока, которое способно выдержать УЗО, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации, без необратимых изменений, нарушающих его работоспособность.
Номинальное напряжение изоляции Ui (В):660Характеризует изоляционные свойства аппарата.
Условный тепловой ток на открытом воздухе Ith (A):250Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):120
Способ установки:стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников:параллельноПараллельное или перпендикулярное.
Расположение рукоятки ручного привода:правое
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
Тип элемента управления:рычажковый (перекидной рычаг)
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
Подходит для монтажа в горизонтальной плоскости:да
Пригоден в качестве предохранительного выключателя:да
Вид рукоятки:передняя смещенная
Исполнение рукоятки:несъемная
Подходит для фронтального монтажа:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):нет
Пригоден в качестве устройства аварийной остановки:да
Пригоден в качестве сервисного выключателя:да
Компактная версия выключателя-разъединителя:нет
Подходит для установки в распределительный щит:да
Подходит для промежуточного монтажа:нет
Взаимоблокирующий (-ая):нет
