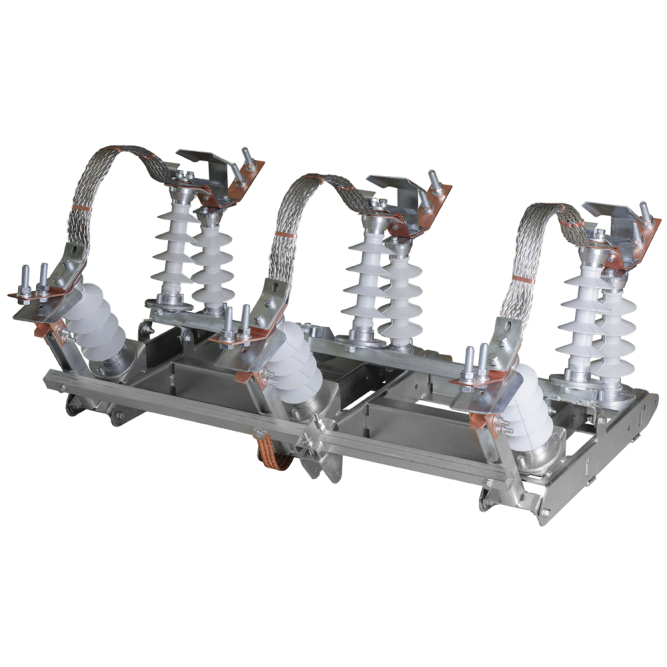

Разъединитель высоковольтный РЛКВ-2-IV-10/630-ПЛ-УХЛ1 (в комплекте с ПР-05-7-УХЛ1 и КМЧ H=6500)-КЭАЗ

РЛК - разъединители качающегося типа, изготовленные в трёхполюсном исполнении. Каждый полюс имеет две неподвижные колонки, установленные на раме, и одну подвижную, установленную на подвижном кронштейне и имеющую возможность качаться в направлении продольной оси. Разъединители состоят из рамы, изоляции, токоведущей системы и заземляющего контура. Контактная группа разъединителя выполнена в виде многожильного плетеного, луженого провода ("косичкой"). Контактное место выполнено из ламеля и губки. Опорная изоляция выполнена в соответствии с ГОСТ 9920-89 и рассчитана на степень загрязнения класса IV (длина пути утечки тока 420 мм), изоляторы выполнены из полимерного материала. Покрытие рамы выполнено методом горячего цинкования.
Характеристики
Категория ETIM:Разъединитель высокого напряженияEC003509
Тип изделия:Разъединитель

Количество полюсов:3
Номинальный ток In (А):630Ток, при котором устройство работает в нормальных условиях.
Габарит:630АДанный параметр указывает на размеры изделия
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):10 000Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:10 000Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода:естьПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА):10Ток, который цепь или коммутационный аппарат может выдержать во включенном положении в течение нормированного короткого промежутка времени при предписанных условиях применения и поведения.
Выходной ток (A):630Номинальный выходной ток.
Число направлений коммутации:1
Максимальное рабочее напряжение (В):12 000
Климатическое исполнение и категория размещения:УХЛ1
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -60°С до +40°С
Гарантийный срок эксплуатации (лет):5
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 52726-2007
Межполюсное расстояние (мм):400Расстояние между полюсами устройства.
Количество коммутационных положений:1Количество положений ручки.
