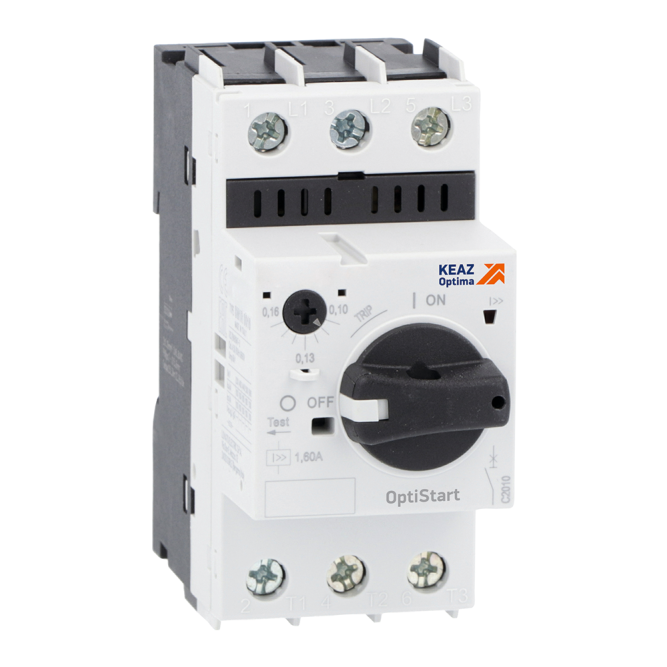

Трёхполюсный автоматический выключатель для защиты двигателя OptiStart MP предназначен для защиты трехфазных электродвигателей от токов КЗ и перегрузки.
Характеристики
Категория ETIM:Автоматический выключатель (автомат) защиты двигателяEC000074
Мощность двигателя Р (kW) для AC3, V=690AC:0,06
Количество полюсов:3
Номинальный ток In (А):0,16Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,1-0,16Этот параметр позволяет провести более точную настройку автоматического выключателя.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Уставка расцепителей токов короткого замыкания:10InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Вид расцепителей:термомагнитный
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Класс теплового расцепителя:10АВремя срабатывания теплового расцепителя.
Номинальный продолжительный ток Iu (А):0,16
Чувствительность к обрыву фазы:да
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:1.6
Предельная коммутационная способность переменного тока Icu при 690AC (кА):100
Предельная коммутационная способность переменного тока Icu при 400АС (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):100
Предельная коммутационная способность переменного тока Icu при 230АС (кА):100
Тип подключения:Винтовое соединение
Конструктивное исполнение:Встраиваемое устройство стационарной установки
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
С интегрированным вспомогательным переключателем:нет
С встроенным расцепителем пониженного напряжения:нет
