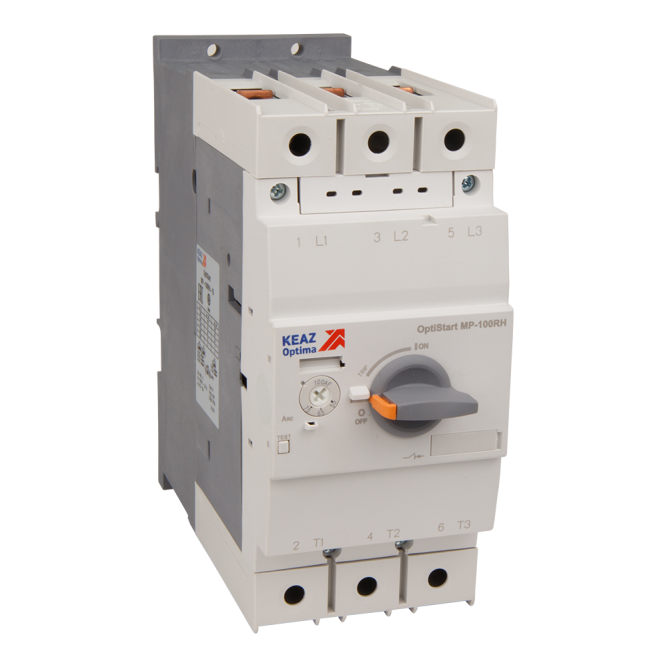

Автоматический 3 полюсный выключатель защиты двигателя 10 класса теплового расцепителя переменного тока с предельной коммутационной способностью при переменном токе кА на номинальный ток 100 А с уставкой расцепителей токов короткого замыкания 13In и диапазоном регулировки теплового расцепителя 11-17 А.
Характеристики
Категория ETIM:Автоматический выключатель (автомат) защиты двигателяEC000074
Мощность двигателя Р (kW) для AC3, V=400AC:7,5
Мощность двигателя Р (kW) для AC3, V=230AC:4
Мощность двигателя Р (kW) для AC3, V=690AC:11
Количество полюсов:3
Номинальный ток In (А):100Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):11-17Этот параметр позволяет провести более точную настройку автоматического выключателя.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):50Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Уставка расцепителей токов короткого замыкания:13InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Вид расцепителей:термомагнитный
Номинальное напряжение изоляции Ui (В):1 000Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Класс теплового расцепителя:10Время срабатывания теплового расцепителя.
Номинальный продолжительный ток Iu (А):17
Чувствительность к обрыву фазы:да
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:221
Предельная коммутационная способность переменного тока Icu при 690AC (кА):12
Предельная коммутационная способность переменного тока Icu при 400АС (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА):9
Предельная коммутационная способность переменного тока Icu при 230АС (кА):100
Тип подключения:Винтовое соединение
Конструктивное исполнение:Встраиваемое устройство стационарной установки
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
С интегрированным вспомогательным переключателем:нет
С встроенным расцепителем пониженного напряжения:нет
