Описание

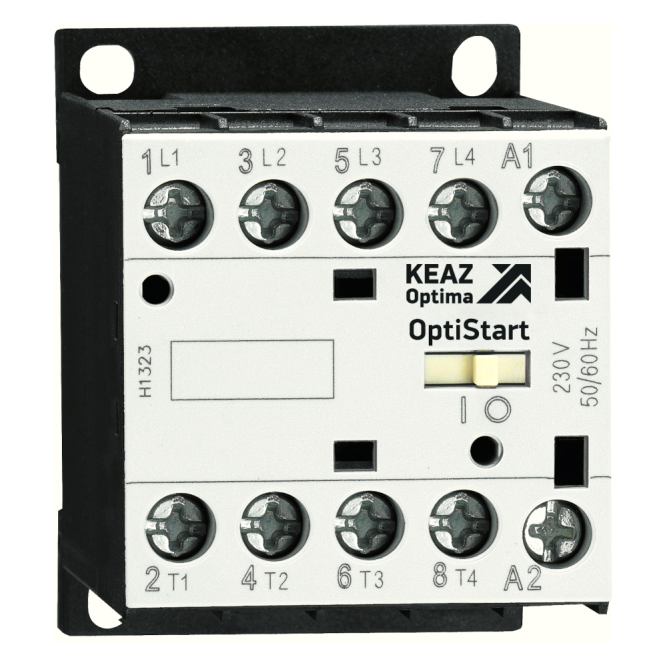

Контактор серии OptiStart K является современным решением для управления (пуск, остановка, реверсирования) электродвигателями. Применяются в управление грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).Данная серия имеет широкий ассортимент аксессуаров с возможностью быстрого монтажа прищелкиванием, что позволяет получить требуемую конфигурацию и точно соответствовать техническому заданию заказчика. Миниконтактор с катушкой управления переменным током напряжением 230 В на номинальный ток 9А. 4 силовых полюса.
Характеристики
Категория ETIM:Магнитный пускатель/контактор перемен. тока (AC)EC000066
Мощность резистивной нагрузки Р (kW) для AC1, V=690AC:22
Мощность резистивной нагрузки Р (kW) для AC1, V=230AC:8
Мощность резистивной нагрузки Р (kW) для AC1, V=400AC:14
Частота тока (Гц):25...400Количество колебаний переменного тока в секунду.
Напряжение катушки управления (В):230Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления:ACПеременный, постоянный.
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Условный тепловой ток на открытом воздухе Ith (A):20Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Номинальный рабочий ток Ie (А) для AC1, V=400AC:20
Функциональное назначение / применение:Прямой пуск
Количество силовых полюсов:4
Способ крепления (монтажа):DIN-рейка, винт
Тип подключения:Винтовое соединение
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-4-1
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
