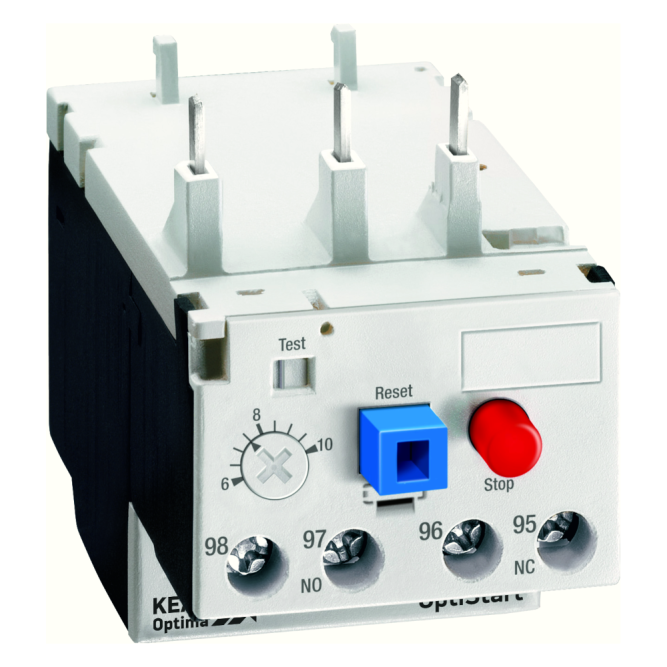

Реле перегрузки OptiStart TF предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок , в том числе возникающих при обрыве одной из фаз. Реле перезагрузки OptiStart TF-UAP38-18 со степенью защиты IP20 для контакторов серии Optistart K до 38А.
Характеристики
Категория ETIM:Реле тепловой защитыEC000106
Диапазон регулировки теплового расцепителя (А):13-18Этот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):0…400Количество колебаний переменного тока в секунду.
Количество вспомогательных размыкающих контактов:1
Количество вспомогательных замыкающих контактов:1
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Класс отключения:10АВремя срабатывания теплового реле.
Условный тепловой ток на открытом воздухе Ith (A):10Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Количество силовых полюсов:3
Способ крепления (монтажа):Прямое подключение
Тип подключения:Винтовое соединение
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-4-1
Дополнительное оборудование:нетВозможность использования дополнительного оборудования.
