Описание

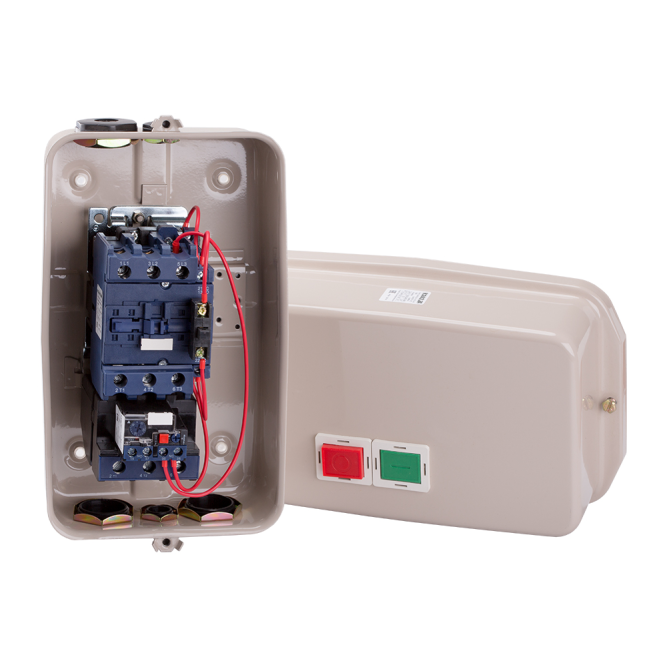

Контактор с катушкой управления переменным током напряжением 380 В на номинальный ток 40 А.
Характеристики
Категория ETIM:Комбинированный пускатель электродвигателяEC001037
Количество полюсов:3
Номинальный ток In (А):40Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):30-40АЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Напряжение катушки управления (В):380Напряжение, при котором устройство работает в нормальных условиях.
Род тока катушки управления:ACПеременный, постоянный.
Количество вспомогательных размыкающих контактов:1
Количество вспомогательных замыкающих контактов:1
Номинальное напряжение изоляции Ui (В):660Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальный рабочий ток Ie (А) для AC3, V=380-400AC:40Номинальный ток для категории использования AC3 при напряжении 380-400В, переменный ток.
Количество главных замыкающих контактов:3Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Номинальный рабочий ток Ie (А) для AC3, V=660-690AC:34Номинальный рабочий ток для категории использования AC3, напряжение 660В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=220AC:11Мощность двигателя для категории использования AC3, напряжение 220В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=380AC:18,5Мощность двигателя для категории использования AC3, напряжение 380В, переменный ток.
Мощность двигателя Р (kW) для AC3, V=660AC:30Мощность двигателя для категории использования AC3, напряжение 660В, переменный ток.
Функциональное назначение / применение:Прямой пуск
Способ крепления (монтажа):винт
Тип подключения:Винтовое соединение
Климатическое исполнение и категория размещения:УХЛ3
Степень защиты (IP):IP54Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ТУ3427-078-05758109-2014
