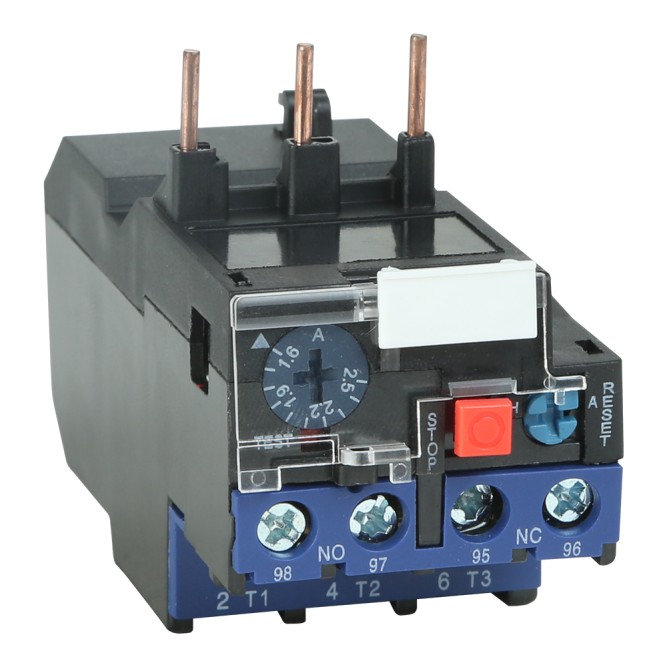

Реле электротепловое токовое на номинальный ток 10А используется для защиты от перегрузки и обрыва фазы двигателей переменного тока. Используются совместно с контакторами электромагнитными серии ПМ12.
Характеристики
Категория ETIM:Реле тепловой защитыEC000106
Количество полюсов:3
Номинальный ток In (А):10Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):2,5-4Этот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Количество вспомогательных размыкающих контактов:1
Количество вспомогательных замыкающих контактов:1
Мощность двигателя AC2/AC3 V=220-230AC (кВт):0,75Мощность двигателя для категорий использования AC2/AC3, при напряжении 220В, переменный ток
Мощность двигателя AC2/AC3 V=380-400AC (кВт):1,5Мощность двигателя для категорий использования AC2/AC3, при напряжении 380В, переменный ток
Мощность двигателя AC2/AC3 V=660-690AC (кВт):3Мощность двигателя для категорий использования AC2/AC3, при напряжении 690В, переменный ток
Класс отключения:10АВремя срабатывания теплового реле.
Количество главных замыкающих контактов:3Конструкция устройства, которая в пассивном состоянии имеет разомкнутые контакты, а в активном — замкнутые.
Способ крепления (монтажа):Прямое подключение
Тип подключения:Винтовое соединение
Климатическое исполнение и категория размещения:УХЛ4
Степень защиты (IP):IP00Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Стандарт российский (ГОСТ, ТУ):ТУ3425-041-05758109-2008
Дополнительное оборудование:НетВозможность использования дополнительного оборудования.
