Описание

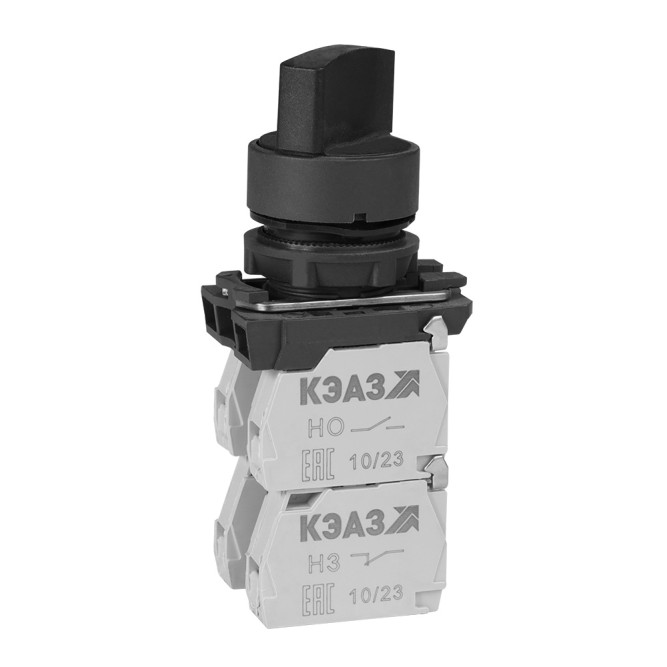

Переключатель поворотный серии КПЕ для установки в монтажные отверстия диаметром 22 мм. Степень защиты переключателя IP40. Выключатели предназначены для коммутации электрических цепей управления на номинальные напряжения до 690 В переменного тока частотой 50 и 60 Гц или до 440 В постоянного тока.
Характеристики
Категория ETIM:Управляющий переключатель/командоконтроллерEC002611
Тип изделия:Переключатель в сборе
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Количество вспомогательных размыкающих контактов:2
Количество вспомогательных замыкающих контактов:2
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Условный тепловой ток на открытом воздухе Ith (A):10Максимальное значение испытательного тока, используемого при проверке превышения температуры аппаратов открытого исполнения на открытом воздухе.
Потребляемый ток (мА):18
Минимальный рабочий ток (А):0,01
Минимальное рабочее напряжение (В):12
Тип управляющего элемента:Рукоятка
Количество переключений:3поз
Цвет кнопки/переключателя:Черный
Тип основания:Пластик
Способ крепления (монтажа):Гайка
Тип подключения:Винтовое соединение
Установочный диаметр (мм):22
Степень защиты (IP):IP40Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -50°С до +55°С
Материал основания:Пластик
Наличие фиксации:С фиксацией
Напряжение подсветки:Без подсветки
Количество положений:1-0-2
Стандарт российский (ГОСТ, ТУ):ГЖИК.642000.001ТУ, ГОСТ IEC 60947-5-1
Функция переключения с фиксацией:да
