Категория ETIM:Силовой автоматический выключательEC000228

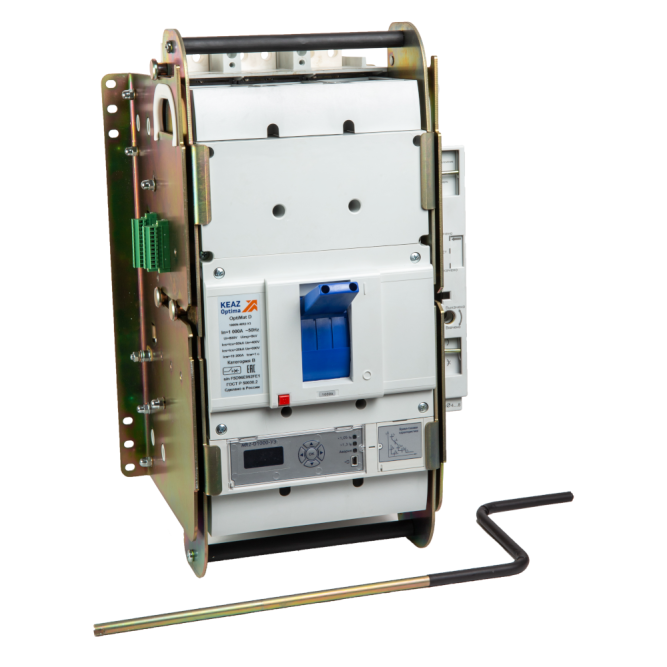

Тип изделия:Выключатель автоматический
Количество полюсов:3
Номинальный ток In (А):1 250Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,4-1InЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Рабочий диапазон сетевого напряжения (В):24-690Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR2.0
Контрольная температура (°С):45
Номинальный продолжительный ток Iu (А):1 250
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА):30
Предельная коммутационная способность переменного тока Icu при 400АС (кА):85
Время номинально кратковременно выдерживаемого тока tcw (с):1
Номинальный кратковременно выдерживаемый ток Icw (А):19 200
Уставки рабочего тока расцепителя IR (А):500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
Уставки по времени срабатывания расцепителя при токе 6IR (с):0,5 1 2 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):2 4 8 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 6 7 8 9 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):00,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А):15000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):0,4 - 0,6 - 0,8 - 1,0
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:выдвижной
Макс. сечение присоединяемых медных шин (мм):2(10х50)
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Расположение рукоятки ручного привода:переднее
Тип подключения:болтовое соединение
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:ОМ4
Степень защиты (IP):IP30Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +70°С
Комплексная защита от замыканий на землю:да
Категория применения:B
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления:рычажковый (перекидной рычаг)
Межполюсное расстояние (мм):70Расстояние между полюсами устройства.
Вид рукоятки:центральная
Возможность установки индикатора отключения:да
Моторный привод (дополнительно):да
