Описание

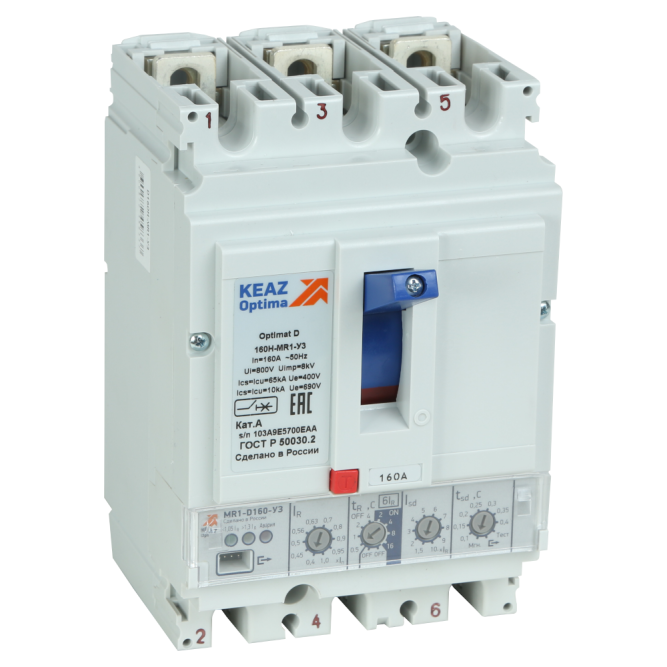

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Количество полюсов:3
Номинальный ток In (А):160Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,4-1InЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты:нетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Рабочий диапазон сетевого напряжения (В):24-690Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:MR1.0
Номинальный продолжительный ток Iu (А):160
Диапазон краткосрочной задержки расцепителя короткого замыкания (с):0-0,4
Предельная коммутационная способность переменного тока Icu при 690AC (кА):8
Предельная коммутационная способность переменного тока Icu при 400АС (кА):40
Время номинально кратковременно выдерживаемого тока tcw (с):0,5
Номинальный кратковременно выдерживаемый ток Icw (А):3 000
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In):0,4 0,45 0,5 0,56 0,63 0,7 0,8 0,9 0,95 1,0
Уставки по времени срабатывания расцепителя при токе 6IR (с):0,5 1 2 4
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с):2 4 8 12 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):1,5 2 3 4 5 6 7 8 9 10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0 0,08 0,1 0,15 0,2 0,25 0,3 0,35 0,4
Уставки по току мгновенного срабатывания расцепителя Ii (А):2000
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):70
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:стационарный
Макс. сечение присоединяемых медных шин (мм):6х25
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Расположение рукоятки ручного привода:переднее
Тип подключения:болтовое соединение
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP30Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -40°С до +70°С
Категория применения:A
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
Тип элемента управления:рычажковый (перекидной рычаг)
Вид рукоятки:центральная
Возможность установки индикатора отключения:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):да
