Описание

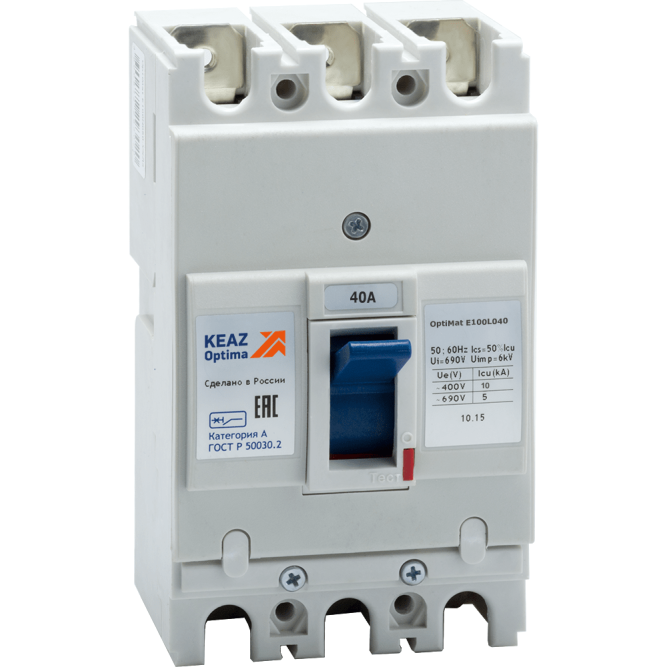

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 40 А.
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Базовая уставка:даДля выбранного номинального тока данное исполнение является основным базовым вариантом
Тип изделия:Выключатель автоматический
Количество полюсов:3
Номинальный ток In (А):40Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):690Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):5Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:400Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:15Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:НетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания:400АПорядок кратности номинальному току, при котором срабатывает расцепитель.
Наличие независимого расцепителя:нетДополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока:нетЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В):690Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):6Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):50Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Контрольная температура (°С):45
Номинальный продолжительный ток Iu (А):40
Предельная коммутационная способность переменного тока Icu при 690AC (кА):5
Предельная коммутационная способность переменного тока Icu при 400АС (кА):15
Уставки рабочего тока расцепителя IR (А):40
Уставки по току мгновенного срабатывания расцепителя Ii (А):400
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):10
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:стационарный с креплением на панели
Макс. сечение присоединяемых шин (мм):16
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Климатическое исполнение и категория размещения:ОМ4
Степень защиты (IP):IP20Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -10°С до +45°С
Средний срок службы (лет):10
Включено в реестр промышленной продукции РФ:да
Стандарт российский (ГОСТ, ТУ):ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012Д
Дополнительный расцепитель:НетРасцепители - это электромагнитные, электронные, микропроцессорные или термобиметаллические элементы, служащие для отключения автоматического выключателя через механизм свободного расцепления при КЗ, перегрузках и исчезновении напряжения в первичной цепи
