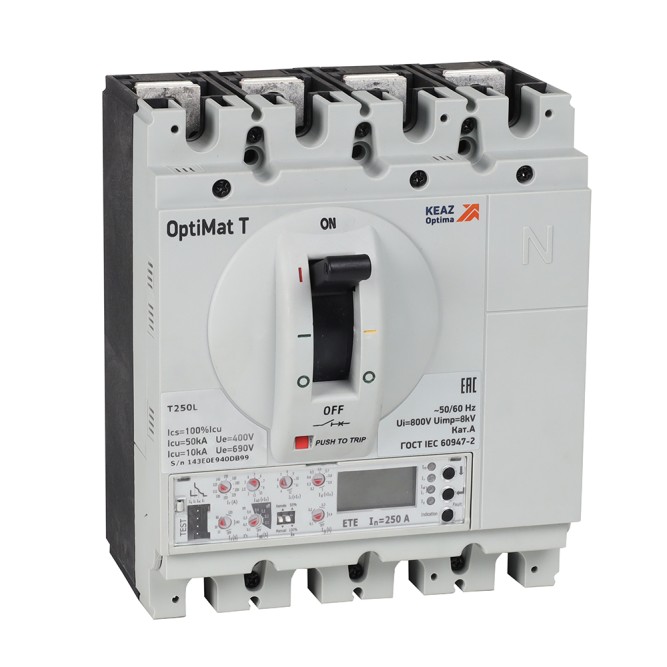

Силовой автоматический выключатель в литом корпусе на напряжение до 440 В переменного тока с блоком защиты от токов утечки OptiMat T250M-RCA ETE 100A 4P
Характеристики
Категория ETIM:Силовой автоматический выключательEC000228
Тип изделия:Выключатель автоматический
Количество полюсов:4
Номинальный ток In (А):100Ток, при котором устройство работает в нормальных условиях.
Диапазон регулировки теплового расцепителя (А):0,4-1InЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Частота тока (Гц):50/60Количество колебаний переменного тока в секунду.
Род тока:ACAC - переменный DC - постоянный AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В):440Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА):30Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2:440Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2:85Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Вспомогательные (свободные) контакты:НетВспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода:ручнойПривод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания:2-12InПорядок кратности номинальному току, при котором срабатывает расцепитель.
Рабочий диапазон сетевого напряжения (В):24-690Диапазон напряжения в сети, в котором устройство работает в нормальных условиях.
Регулировка максимальных расцепителей тока:даЭтот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей:электронный
Номинальное напряжение изоляции Ui (В):800Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ):8Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
С расцеплением под напряжением:да
Номинальная рабочая наибольшая отключающая способность Ics (% Icu):100Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.
Тип расцепителя:ETE
Контрольная температура (°С):40
Номинальный продолжительный ток Iu (А):100
Предельная коммутационная способность переменного тока Icu при 690AC (кА):30
Предельная коммутационная способность переменного тока Icu при 400АС (кА):85
Время номинально кратковременно выдерживаемого тока tcw (с):1
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА):85
Механический счётчик циклов:нет
Уставки рабочего тока расцепителя IR (А):40 45 50 56 63 70 75 80 90 100
Уставки по времени срабатывания расцепителя при токе 6IR (с):15, 30, 60, 120, 240 OFF при 1,5·Ir
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR):2 2,5 3 4 5 6 7 8 10 12
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с):0,1 0,2 0,3 0,4 OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А):4 5 6 7 8 9 10 11 12
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с):0,1 0,2 0,3 0,4 OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir):0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Тип выключателя:T250M-RCA
Способ крепления (монтажа):винт
Присоединение внешних проводников:переднее
Макс. сечение присоединяемых проводов (мм²):70
Возможность самостоятельного подключения дополнительных устройств:да
Способ установки:стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм):6 х 25
Вид присоединяемых проводников:шина/проводСпособ присоединения внешних проводников (спереди, сзади и т.д.).
Расположение рукоятки ручного привода:переднее
Тип подключения:болтовое соединение
Подходит для монтажа на DIN-рейку:нет
Климатическое исполнение и категория размещения:У3
Степень защиты (IP):IP30Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (˚С):от -25 °С до +70°С
Комплексная защита от замыканий на землю:да
Категория применения:A
Размер упаковочного ярлыка (для печати)(Не исп):80х48
Стандарт российский (ГОСТ, ТУ):ГОСТ IEC 60947-2, ГЖИК.641200.305 ТУ
Тип элемента управления:рычажковый (перекидной рычаг)
Межполюсное расстояние (мм):40Расстояние между полюсами устройства.
Вид рукоятки:центральная
Возможность установки индикатора отключения:да
Моторный привод встроенный:нет
Моторный привод (дополнительно):да
