- Современная сверхтонкая конструкция
- Благодаря применению цветных вставок удачно вписывается в интерьер
- Прост в очистке благодаря гладкой поверхности
- Механизм фиксации новой конструкции
- Высокая надежность
- Все необходимые характеристики технологии LSN (локальной сети безопасности)

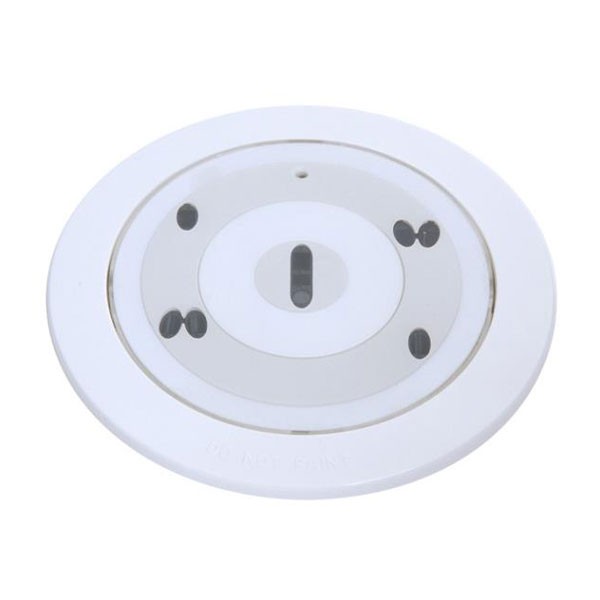

Пожарные извещатели серии FAP-500 удовлетворяют самым высоким эстетическим требованиям благодаря сверхтонкой конструкции, позволяющей устанавливать их вровень с потолком и имеющейся возможности подбора цвета. FAP-500 выпускается в версиях пожарного извещателя, работа которого основана на измерении рассеянного света или мультисенсорного извещателя с дополнительным газовым датчиком. Каждая модификация предлагается в белом или полупрозрачном вариантах с цветными вставками.
Особенности
Гладкая поверхность извещателя с возможностью установки вровень с потолком делают извещатели FAP-500 идеальными для применения при самых высоких эстетических требованиях. Более того, извещатели являются идеальными для помещений, в которых возможна повышенная концентрация пыли и волокон. Извещатели и крышки в варианте "полупрозрачные с цветными вставками" всегда поставляются в комплекте с цветными кольцами, на которых цвет нанесен с обоих сторон, что позволяет выбирать из 16 цветов, чтобы подобрать их индивидуальное сочетание.
Технология датчика и обработка сигнала
Все извещатели серии FAP-500 оборудованы двумя оптическими датчиками и датчиком загрязнения. Мультисенсорный извещатель FAP-OC-500 дополнительно оснащается газовым датчиком. Отдельные датчики могут быть запрограммированы через LSN при помощи программного обеспечения WinPara. Все сигналы датчиков постоянно анализируются внутренними электронными средствами обработки сигнала и связываются друг с другом через специально разработанные алгоритмы. Извещатель ОС, совмещающий использование оптических и газовых датчиков, может также применяться в тех местах, где в результате производственного процесса в воздухе имеются небольшие количества дыма, пара или пыли. Сигнализация сработает автоматически только тогда, когда комбинация сигналов будет соответствовать совокупности характеристик места установки, которая была выбрана во время выбора конфигурации. Соответственно, достигается очень высокая устойчивость к ложному срабатыванию сигнализации. При достижении 50% порога срабатывания сигнализации, подается сигнал предшествующий срабатыванию сигнализации (отражается в памяти журнала регистрации событий в пожарной панели).
Оптический датчик (дымовой извещатель)
Работа оптического датчика (1) основана на методе рассеянного света. Светодиоды (3) испускают свет под определенным углом в область рассеянного света (7).
В случае возникновения пожара, свет рассеивается частицами дыма и попадает на фотодиоды (2), которые преобразуют количество света в пропорциональный электрический сигнал.
Эффекты интерференции от дневного и искусственного освещения фильтруются оптическим фильтром дневного света, электронным способом и при помощи синфазного выпрямления (стабильность окружающего освещения: измерение яркости DIN EN 54-7). Различные светодиоды и фотодиоды датчика управляются электроникой извещателя индивидуально. Следовательно, вырабатываются комбинации сигнала, которые не зависят друг от друга и идеально подходят для определения дыма, что позволяет отличать дым от факторов помех (насекомых, объектов). Кроме того, оцениваются временные характеристики и корреляция сигналов оптического датчиков пожара или помех. Более этого, проверка достоверности различных сигналов позволяет определить ошибки в анализе электроники и светодиодов.
Химический датчик (датчик угарного газа)
Газовый датчик (4) в основном обнаруживает образующийся при горении угарный газ (СО), а также водород (Н) и моноксид азота (N0).
Принцип измерения основан на окислении электрода под влиянием угарного газа и измерении генерируемого тока. Значение сигнала датчика пропорционально концентрации газа.
Газовый датчик обеспечивает дополнительную информацию для надежного подавления ложных переменных.
Проводится постоянный мониторинг состояния датчика угарного газа путем измерения внутренней емкости. Если емкость находится вне разрешенного диапазона, на пожарной панели управления отображается сигнал об ошибке. В этом случае, извещатель продолжает работать только как датчик, работающий по принципу рассеянного света
Датчик загрязнения
Уровень загрязнения на поверхности датчика постоянно измеряется датчиком загрязнения (6); результат оценивается и отображается на пожарной панели в трех стадиях.
Загрязнение поверхности датчика приводит к активной корректировке порогового значения (корректировка значений в замкнутой системе) и к выводу сигнала о неисправности в случае сильного загрязнения.
Характеристики LSN
В дополнение, извещатели FAP 500 предлагают преимущества технологии LSN. Для каждого сконфигурированного извещателя посредством программного обеспечения WinPara могут быть считаны следующие данные:
- серийный номер
- уровень загрязнения оптической секции
- время работы
- текущие аналоговые значения.
В случае срабатывания сигнализации, на пожарной панели отображается идентификатор конкретного извещателя.
Датчики являются самоконтролирующимися. На пожарной панели отображаются следующие ошибки
- ошибка анализа электроники или одного из светодиодов оптического датчика.
- сильное загрязнение (предотвращает ложное срабатывание сигнализации)
- поломка датчика СО (FAP-OC 500).
Прочие характеристики
Различные рабочие состояния отображаются на извещателе при помощи заметного двухцветного светодиода. В случае срабатывания сигнализации, светодиод мигает красным цветом.
Может быть присоединен внешний светодиодный индикатор сигнализации.
При появлении обрыва или короткого замыкания целостность LSN поддерживается с помощью встроенных изоляторов линии.
Выполненный по новой конструкции замок извещателя обеспечивает быстрое и простое монтирование и замену извещятеля одним щелчком. Рекомендуется использовать специально разработанный инструмент для снятия FAA-500-RTL, особенно в случае установки на большой высоте.
Для обеспечения удобного испытания извещателя, предлагаются испытательное устройство FAA-500-TTL с магнитом и дополнительные аксессуары для обслуживания.
