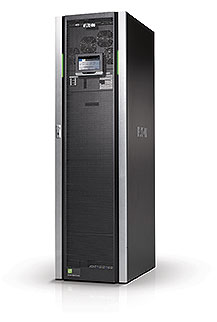

Источник питания P-105000016-001 Eaton 93PM-150(200)-N+1 4х50 кВА/50 кВт = 150 кВА / кВт + 50 кВА / 50 кВт
| Общие характеристики | |
| Номер по каталогу | P-105000014-009 |
| Номинальная выходная мощность (при КМ = 1) | 150 кВт |
| КПД в режиме двойного преобразования энергии | до 97 % |
| КПД в режиме ESS | > 99% |
| Наращивание выходной мощности на месте установки | Да |
| Топология инвертора/выпрямителя | Бестрансформаторная, ШИМ на IGBT-транзисторах |
| Уровень шума | < 65 дБA Режим ESS: < 47 дБA |
| Максимальная высота над уровнем моря | 1000 м без ухудшения номинальных характеристик (макс. 2000 м) |
| Входные характеристики |
|
| Входные подключения | 3 ф. + N + PE |
| Номинальное напряжение (настраиваемое) | 220/380, 230/400, 240/415 В 50/60 Гц |
| Диапазон входного напряжения | Верхняя граница +20% на входе выпрямителя, 10 % на входе байпаса Нижняя граница -15% при нагрузке 100 %, -40 % при нагрузке 50 % без разряда батарей |
| Диапазон частоты на входе | 40–72 Гц |
| Коэффициент мощности на входе | 0,99 |
| КНИ входного тока | < 3 % |
| Возможность плавного пуска | Да |
| Встроенная защита от обратного тока | Да |
| Выходные характеристики | |
| Выходные подключения | 3 ф. + N + PE |
| Номинальное напряжение (настраиваемое) | 220/380, 230/400, 240/415 В 50/60 Гц |
| Искажения выходного напряжения | < 1% (при 100 % линейной нагрузке); < 5% (при нелинейной нагрузке) |
| Номинальный коэффициент мощности на выходе | 1,0 |
| Допустимый коэффициент мощности нагрузки | 0,8 индуктивная - 0,8 емкостная |
| Перегрузочная способность инвертора | 10 мин. – 102-110 %; 60 с – 111-125 %; 10 с – 126-150 %; 300 мс – более 150 % |
| Перегрузочная способность при наличии байпаса | Непрерывная – до 115 %, в течение 10 мс – 1000 %. Примечание: перегрузочная способность может ограничиваться предохранителями байпаса! |
| Характеристики батарей | |
| Тип батареи | VRLA |
| Метод заряда | Технология ABM или плавающий заряд |
| Температурная компенсация | Опционально |
| Номинальное напряжение свинцово-кислотной АКБ | 432 В (36 x 12 В, 216 эл.) или 480 В (40 x 12 В, 240 эл.) Примечание: запрещается параллельно подключать АКБ с разными ном. напряжениями |
| Максимальный зарядный ток | 66 A |
| Возможность запуска от батарей | Да |
| Принадлежности | |
| Внешние батарейные кабинеты с долговечными АКБ, внешний сервисный переключатель байпаса, встроенный ручной переключатель байпаса, MiniSlot для интерфейсных карт (Web/SNMP, ModBus/Jbus, реле) | |
| Коммуникационные возможности | |
| Мини-слоты | 3 коммуникационных разъема |
| Интерфейс сетевого подключения и SNMP | Стандартная комплектация |
| Последовательные порты | Встроенные порты "USB-хост" и "USB-устройство" |
| Релейные входы/выходы | 5 релейных входов и специальный вход аварийного отключения питания (EPO), 1 релейный выход |
| Соответствие стандартам |
|
| Безопасность (сертифицировано CB) | IEC 62040-1 |
| ЭМС | IEC 62040-2 |
| Производительность | IEC 62040-3 |
