- Установка на поверхность, заподлицо или в 19-дюймовые стойки.
- Модульная система

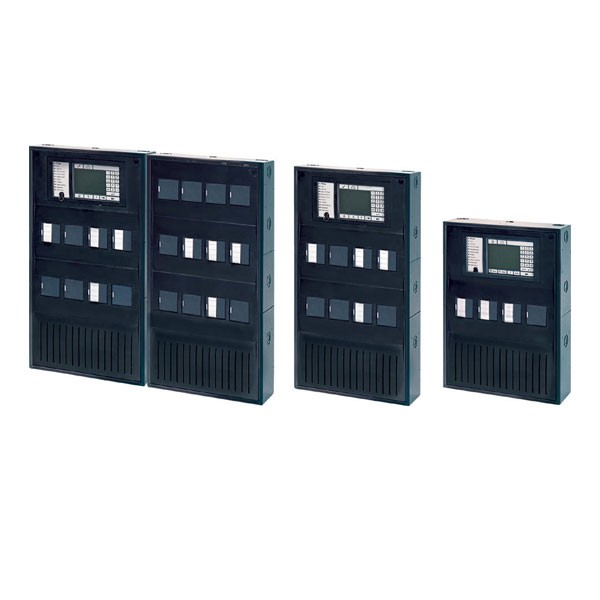

Корпуса для установки на стену имеют различные варианты конструкции для всевозможных областей применения. Они могут быть установлены на поверхность или заподлицо на различную глубину вплоть до одного уровня с поверхностью стены, а также в 19-дюймовые стойки. Модульный дизайн обеспечивает легкое расширение системы.
Функции
Конструкция и комбинации корпусов
В качестве базового блока имеются два корпуса для установки на стену:
- HCP 0006 A (для 6 модулей)
- HBC 0010 A (для 10 модулей)
В этих корпусах может быть размещен блок управления и индикации с контроллером панели MPC, который является центральным элементом панели управления.
Базовые корпуса HCP 0006 A и HBC 0010 A могут быть расширены за счет следующего оборудования в зависимости от индивидуальных требований:
- Корпус модульного расширения HBE 0012 A для дополнительных 12-ти модулей, 2-х аккумуляторных батарей 12 В/28 Ач и 2-х источников бесперебойного питания.
- Корпуса источников питания PSS 0002 A, PSM 0002 A или PSB 0004 A для дополнительных источников питания и аккумуляторных батарей 12 В/28 Ач
- Распределительная коробка DIB 0000 A, для установки в раму.
Допустимое количество элементов оборудования
Возможность установки и максимальное количество:
- Модулей
- Шасси панели (малых: PRS 0002 A, больших: PRD 0004 A)
| Тип корпуса | Модули | PRS 0002 A | PRD 0004 A |
| HCP 0006 A | 6 | 1 | 1 |
| HBC 0010 A | 10 | 1 | 2 |
| HBE 0012 A | 12 | - | 3 |
| PSS 0002 A | - | - | - |
| PSM 0002 A | 2 | 1 | - |
| PSB 0004 A | - | - | - |
| DIB 0000 A | - | - | - |
Возможность установки и максимальное количество:
- Блоков управления и индикации с контроллером панели MPC
- Источников бесперебойного питания
- Аккумуляторных батарей
| Тип корпуса | MPC | Источники питания | Аккумуляторные батареи |
| HCP 0006 A | 1 | 2 | 2 x 28 Ач |
| HBC 0010 A | 1 | 2 | 2 x 28 Ач |
| HBE 0012 A | - | 2 | 2 x 28 Ач |
| PSS 0002 A | - | 1 2* |
2 x 28 Ач - |
| PSM 0002 A | - | 1 | 2 x 28 Ач |
| PSB 0004 A | - | 1 2* |
4 x 28 Ач 2 x 28 Ач |
| DIB 0000 A | - | - | - |
* Имеется возможность установки второго источника питания вместо пары аккумуляторных батарей
Распределительная коробка DIB 0000 A, для установки в раму, оборудована распределительной шиной и используется для установки клеммных колодок.
Способы установки
Возможны различные способы установки:
- На поверхность
- Заподлицо на различную глубину (вплоть до одного уровня с поверхностью стены)
- Установка в 19-дюймовые стойки
При установке на поверхность корпуса монтируются непосредственно на стену. Все иные способы установки требуют специальных монтажных комплектов.
Корпуса имеют заготовки под кабельные вводы. В корпус для установки на стену могут быть встроены только аккумуляторные батареи 12 В/28 Ач.
Установка заподлицо на различную глубину
Для установки заподлицо на различную глубину для различных комбинаций корпусов имеются соответствующие монтажные комплекты:
| Комбинация корпусов: | HCP 0006 A | HBC 0010 A | HBE 0012 A |
| Без расширений | FFS 0000 A | FFS 0001 A | FFS 0001 A |
| PSS 0002 A | FFM 0000 A | FFM 0001 A | FFM 0001 A |
| PSM 0002 A | FFB 0000 A | FFB 0001 A | FFB 0001 A |
| PSB 0004 A | FFB 0000 A | FFB 0001 A | FFB 0001 A |
| DIB 0000 A | FFM 0000 A | FFM 0001 A | FFM 0001 A |
Установка в 19-дюймовые стойки
Для каждого устанавливаемого на стену корпуса необходим монтажный комплект FRK 0019 A.
Монтажные платы
Для устанавливаемых на стену корпусов имеются монтажные платы следующих конструкций:
- Монтажная панель короткая HMP 0001 A
- Монтажная панель длинная HMP 0002 A
В соответствии с индивидуальными потребностями панели могут быть оборудованы дополнительными элементами.
Монтажные отверстия для компонентов должны быть высверлены заказчиком на месте.
Передние дверцы
Корпуса также могут быть оборудованы прозрачными передними дверцами. Корпуса сконструированы из ударопрочного пластика и имеют два варианта размеров с замком слева или справа.
