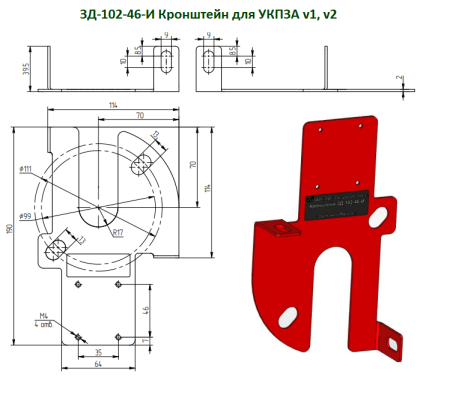

Кронштейн ЗД-102-46-И (для УКПЗА v1, v2) предназначен для установки устройства контроля положения запорной арматуры УКПЗА на затвор дисковый поворотный с целью контроля положения (состояния «Закрыто»/«Открыто») запорной ручки затвора в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения.
Для затворов с фланцем F10 по ISO 5211
Устройство контроля положения запорной арматуры УКПЗА
- Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки
- Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами
| Модификация УКПЗА | Тип верхнего фланца затвора по ISO 5211 | Тип кронштейна |
| V1, V2 | F05 | Кронштейн ЗД-50-46-И |
| V1, V2 | F07 | Кронштейн ЗД-70-46-И |
| V1, V2 | F10 | Кронштейн ЗД-102-46-И |
| V3 | F05 | Кронштейн ЗД-50-86-И |
| V3 | F07 | Кронштейн ЗД-70-86-И |
| V3 | F10 | Кронштейн ЗД-102-86-И |
Характеристики
Бренд
Спецавтоматика
