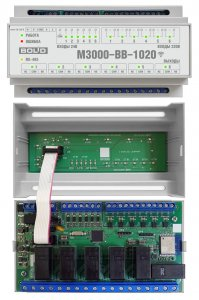

М3000-ВВ-1020

Назначение изделия

Модуль управления освещением «М3000-ВВ-1020» по протоколу Modbus с дополнительным Wifi интерфейсом предназначен для автоматизации управления системами освещения, а также инженерными системами.
Поддерживает обмен данными по интерфейсу RS485 и протоколу ModbusRTU а при подключении к Wi-Fi по протоколу Modbus_over_tcp и в браузере по http.
Позволяет организовать как сетевое управление нагрузками, так и локальное, предоставляя гибко изменяемый интерфейс управления 6-ю дискретными выходами (перекидные реле) и контроль 6-ти дискретных входов типа «сухих контактов» и 6-ти входов контроля наличия 220 вольт.

Особенности

- обмен данными по интерфейсу RS-485 и работа в сетях Wi-Fi. Как ведомое устройство модуль поддерживает обмен данными по протоколу Modbus RTU/ASCII, Modbus OverTCP;
- дискретные входы контроля наличия 220 вольт;
- дискретные входы типа «сухой контакт»;
- локальное управление 6-ю выходными реле, в том числе с формированием логики «сигнальное реле»;
- набор из 7 логических функций с программируемыми задержками раздельно для каждого дискретного выхода;
- сетевое и комбинированное управление выходными реле;
- формирование ШИМ-сигнала с настраиваемым периодом раздельным для каждого выхода;
- веб-интерфейс для настройки и конфигурирования прибора;
- отдельный настраиваемый графический веб-интерфейс для управления дискретными выходами и контролем состояния дискретных входов с возможностью загрузки собственных графических элементов;
- возможность автоматической установки определённого состояния дискретных выходов при отсутствии обращений к модулю со стороны ведущего устройства в течение заданного времени.

Характеристики:
