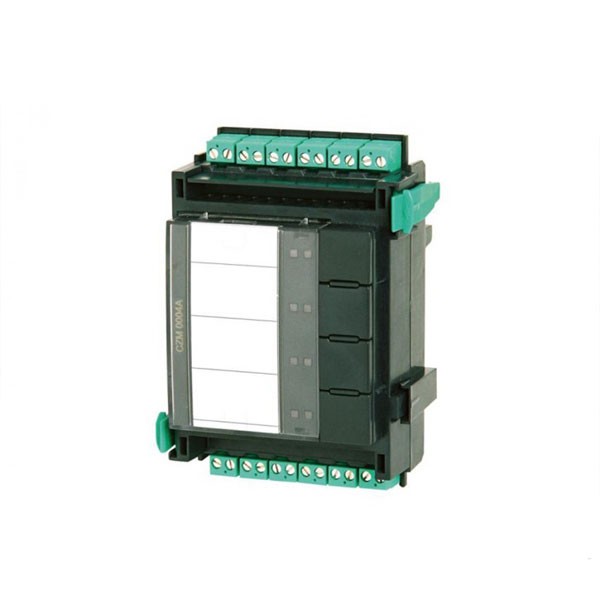

Модуль CZM 0004 A служит для подключения к станции FPA-5000 четырех неадресных шлейфов с 2-х проводными и 4-х проводными неадресными дымовыми и тепловыми датчиками. Подключаться к модулю CZM 0004 A могут не только датчики фирмы Bosch, но 2-х и 4-х проводные детекторы сторонних производителей, которые имеют питающее напряжение 24 В. Максимальное количество устанавливаемых датчиков сторонних производителей в одном шлейфе рассчитывается исходя из максимального тока шлейфа в режиме "тревога". Состояние работы каждого шлейфа отслеживают два светодиодных индикатора красного и желтого цвета.
Входное напряжение |
20 В пост.тока - 30 В пост.тока (мин - макс)5 В пост. тока ± 5% |
Макс. ток потребления |
|
В покое (все 4 зоны) |
65 мА (при 24 В пост. тока) |
В тревоге (все 4 зоны) |
65 мА + 100 мА на зону (при 24 В пост. тока) |
Выходы OUT1–OUT4 |
|
Макс. напряжение на выходе |
20 В пост. тока ± 5% |
Макс. ток на выходе |
100 мА на зону ±10% |
Макс. сопротивление шлейфа |
2 x 25 Ом на зону |
Выходы доп. питания AUX1–AUX4 |
|
Макс. ток на выходе (на всех 4 выходах) |
230 мА |
Элементы управления/индикации |
8 индикаторов (4 красных, 4 желтых) 4 кнопки |
Материал корпуса |
Пластик ABS Polylac PA-766 (UL94 V-0) |
Цвет корпуса |
Полуглянцевое покрытие, антрацит, RAL 7016 |
Габаритные размеры |
127 x 96 x 60 мм |
Масса |
|
Без упаковки |
135 г |
С упаковкой |
270 г |
Допустимая рабочая температура |
от -5 °C до 50 °C |
Допустимая температура хранения |
от -20 °C до 60 °C |
Допустимая относительная влажность |
95%, без конденсации |
Степень защиты оболочки по IEC 60529 |
IP30 |
