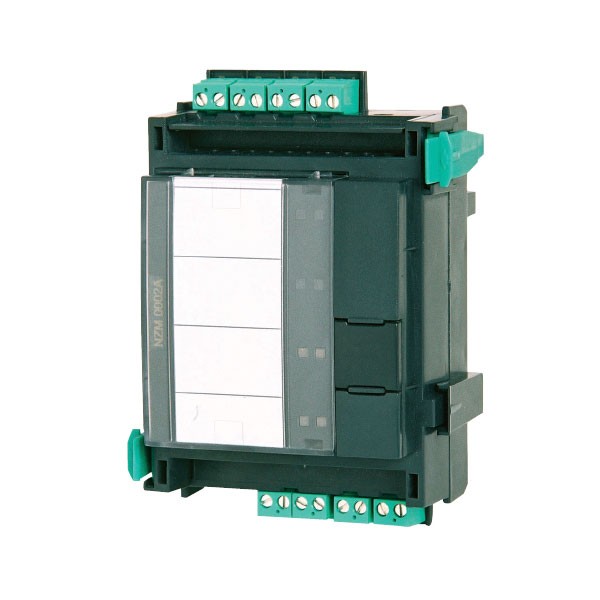

Блок NZM 0002 A служит для подключения к панели FPA-5000 двух отдельных контролируемых шлейфов оповещения. Управление осуществляется методом изменения полярности.
Два светодиода красного и желтого цвета отображают состояние шлейфа.
Максимальное количество NZM 0002 A, устанавливаемых в системе FPA-5000, составляет 8 штук. К NZM 0002 A могут подключаться неадресные звуковые и световые оповещатели фирмы Bosch серии FNM-320 и FNS-320, а так же оповещатели других производителей, питающее напряжение которых 24 В.
Максимальное внешнее питание на каждый шлейф до 3А при 24 В постоянного напряжения.
Входное напряжение |
от 20 В до 30 В постоянного тока5 В пост. тока ± 5% |
Макс. ток потребления |
|
В покое (2 зоны) |
40 мА (при 24 В пост. тока) |
В тревоге (2 зоны) |
65 мА (при 24 В пост. тока) |
Макс. напряжение на выходе |
29,5 В пост. тока |
Макс. ток на выходе для |
|
Источник питания через шасси |
500 мА на зону оповещения (в случае тревоги) |
Внешнее питание |
3 А на зону оповещения (в случае тревоги) |
Макс. длина кабеля |
В зависимости от типа и количества подключаемых оповещателей |
Элементы управления/индикации |
4 светодиода (2 красных, 2 желтых) 2 кнопки (тест светодиодов) |
Материал корпуса |
Пластик ABS, Polylac PA?766 |
Цвет корпуса |
Глянцевое покрытие, антрацит, RAL 7016 |
Габаритные размеры |
Прибл. 127 x 96 x 60 мм |
Вес |
135 г |
Рабочая температура |
От -5 °C до +50 °C |
Температура хранения |
От -20 °C до +60 °C |
Допустимая относительная влажность |
95 % (без конденсации) |
Класс защиты по IEC 60529 |
IP 30 |
