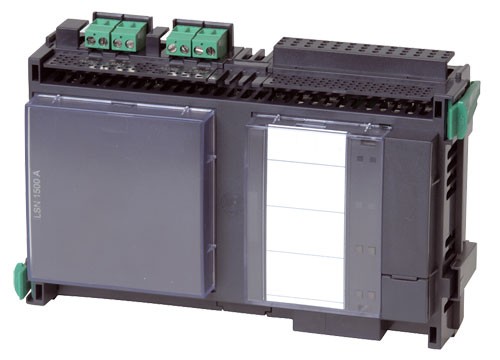

LSN 1500 A служит для подключения к панели FPA-5000 шлейфа LSN c адресными элементами. LSN (Local Security Network) это универсальная шина систем безопасности, разработанная компаний Bosch. К модулю можно подключить два радиальных, либо один кольцевой шлейф. В один радиальный шлейф можно включить до 127 элементов "LSN improved" либо 63 стандартных элемента. В кольцевой шлейф включается до 254 элементов "LSN improved " либо 127 стандартных элемента. Протяженность шлейфа зависит от его конфигурации и типа используемого кабеля, она может достигать 3000 м. Ток шлейфа 1500 mA зависит от конфигурации шлейфа и типа используемого кабеля. Для увеличения выходного тока имеется возможность подключения к модулю дополнительных источников с максимальным выходным током 500 mA.
Напряжение на входе |
20–30 В пост. тока / 5 В пост. тока ± 5 % |
Напряжение на выходе |
|
LSN |
30 ± 0,85 В пост. тока |
Доп. питание (Aux) |
28 ± 1,0 В пост. тока |
Макс. ток потребления |
4010 мА (при 24 В пост. тока) |
Номинальный ток потребления |
|
Модуль |
260 мА (при 24 В пост. тока) |
LSN |
1,7 x ток потребления элементов LSN |
AUX |
1,2 x дополнительное питание |
Ток шлейфа LSN: |
|
В покое |
Макс. 750 мА, в зависимости от конфигурации и типа кабеля |
В тревоге |
Макс. 1500 мА, в зависимости от конфигурации и типа кабеля Макс. 300 мА при подключении элементов "LSN classic" |
Доп. питание (AUX) (28 В пост. тока) |
Макс. 500 мА в кольцевом шлейфе LSN (система ERT) или 2 x макс. 500 мА в 2 радиальных шлейфах |
Элементы управления/отображения |
2 светодиодных индикатора (красный = тревога, желтый = отказ)1 кнопка (тест светодиодов) |
Материал корпуса |
Пластик ABS (UL94 V-0) |
Цвет корпуса |
Глянцевое покрытие, антрацит, RAL 7016 |
Размеры |
127 x 190 x 60 мм |
Масса |
440 г |
Макс. длина шлейфа |
3000 м, в зависимости от конфигурации и типа кабеля |
Количество элементов |
Макс. 127 элементов "LSN classic" Макс. 254 элементов "LSN improved" |
Рабочая температура |
От -5 °C до +50 °C |
Допустимая температура хранения |
От -20 °C до +60 °C |
Допустимая относительная влажность |
95% (без конденсации) |
Степень защиты оболочки по IEC 60529 |
IP30 |
