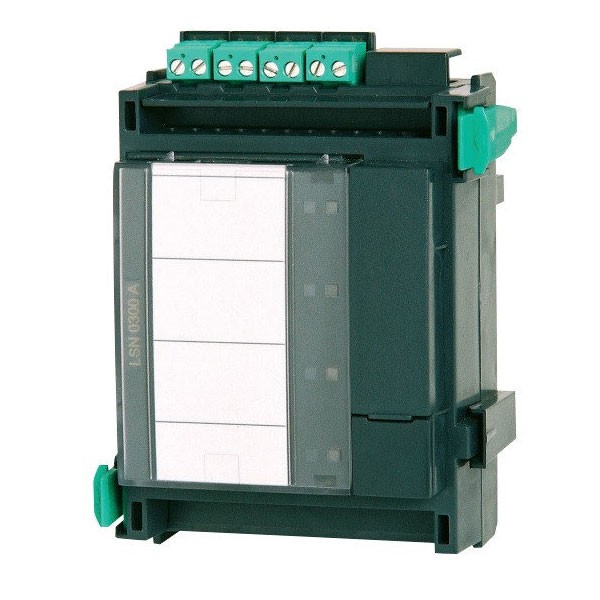

Модуль LSN 0300 A служит для подключения к панели FPA-5000 шлейфа LSN c адресными элементами. LSN (Local Security Network) - это универсальная шина систем безопасности, разработанная компаний Bosch. К модулю можно подключить два радиальных, либо один кольцевой шлейф. В один радиальный шлейф можно включить до 127 элементов "LSN improved", либо 63 стандартных элемента. В кольцевой шлейф включается до 254 элементов "LSN improved ", либо 127 стандартных элемента. Протяженность шлейфа зависит от его конфигурации и типа используемого кабеля, она может достигать 1600 м. Ток шлейфа 300 mA зависит от конфигурации шлейфа и типа используемого кабеля, для увеличения выходного тока, имеется возможность подключения к модулю дополнительных источников, с максимальным выходным током 500 mA.
Технические характеристики:
Входное напряжение |
от 20 В до 30 В постоянного тока / 5 В пост. тока ± 5% |
Напряжение на выходе |
|
LSN |
30 ± 1,0 В пост. тока |
Дополнительное питание Aux |
28 ± 1,0 В пост. тока |
Макс. ток потребления |
1750 мА при 24 В пост. тока |
Номинальный ток потребления |
|
Модуль |
39 мА при 24 В пост. тока |
LSN |
1,7 x ток потребления элементов LSN |
AUX |
1,2 x дополнительное питание |
Ток шлейфа LSN |
Макс. 300 мА, в зависимости от конфигурации и типа кабеля |
Дополнительное питание AUX (28 В пост. тока) |
Макс. 500 мА в кольцевом шлейфе LSN (система ERT) или 2 x макс. 500 мА в 2 радиальных шлейфах |
Элементы управления / индикации |
2 светодиодных индикатора (красный = тревога, желтый = неисправность)1 кнопка (тест светодиодов) |
Материал корпуса |
Пластик ABS, (UL94 V-0) |
Цвет корпуса |
Глянцевое покрытие, антрацит, RAL 7016 |
Габаритные размеры |
Прибл. 127 x 96 x 60 мм |
Вес |
Прибл. 225 г |
Макс. длина шлейфа |
1600 м, в зависимости от конфигурации и типа кабеля |
Количество элементов |
Макс. 127 элементов "LSN classic" Макс. 254 элементов "LSN improved" |
Допустимая рабочая температура |
от -5 °C до 50 °C |
Температура хранения |
от -20 °C до 60 °C |
Допустимая относительная влажность |
95 %, без конденсации |
Класс защиты по IEC 60529 |
IP 30 |
