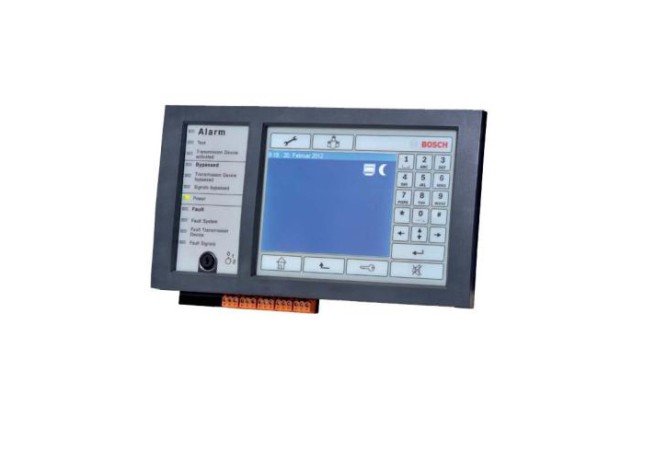

МРС-8000-С - основной элемент панели FPA-5000. Контроллер состоит из сенсорного жидкокристаллического дисплея, мембранных клавиш, светодиодных индикаторов состояния и ключевого выключателя, он имеет 2 Ethernet порта, что позволяет работать с программным обеспечением BIS, помимо этого имеется интерфейс USB, через который загружается конфигурация панели FPA-5000. В одной системе может быть включено до 32 контроллеров, при подключении по интерфейсу CAN протяженность линии между контроллерами может составлять до 1000 м, а при использовании оптоволоконных сетей Ethernet от 24 до 40 км. Отображение текущего состояния и управление всей системой происходит с сенсорной панели с помощью удобного и понятного меню.
Рабочее напряжение |
От 20 В до 30 В пост. тока |
Макс. ток потребления |
|
В покое |
135 мА при 24 В пост. тока |
В тревоге |
225 мА при 24 В пост. тока |
Макс. длина кабеля |
|
Сети CAN |
1000 м зависит от конфигурации, топологии и типа кабеля |
Сетевые соединения Ethernet/IP по оптоволоконным кабелям |
24–40 км |
Элемент отображения |
Цветной ЖК-дисплей с диагональю 14,5 см (5,7") и разрешением 320 x 240 точек |
Элемент управления |
Сенсорный экран |
Постоянные элементы управления |
22 кнопки, 1 ключ-переключатель, 1 кнопка перезагрузки |
Постоянные элементы отображения |
11 индикаторов |
Интерфейсы |
CAN1, CAN2, ETH1, ETH2, USB, RS232 |
Входы |
IN1/IN2 |
Размеры (В x Ш x Г) |
190 мм x 404 мм x 60 мм |
Активная поверхность (В x Ш) |
127,5 мм x 170 мм |
Масса |
2 кг |
Рабочая температура |
От -5 °C до +50 °C |
Температура хранения |
От -20 °C д |
