Назначение изделия

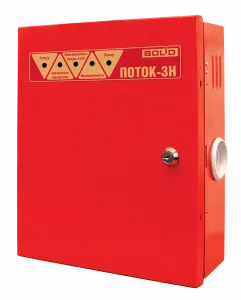

"Поток-3Н" предназначен для использования в составе ИСО "Орион" для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода для противопожарной защиты объектов промышленного и гражданского назначения. Работа прибора возможна только под управлением сетевого контроллера (пульт "С2000М" либо АРМ "Орион Про").
Характеристики:
Количество сигнальных входов для запуска 5 |
- ток контроля цепи, мА 1.5 |
Количество коммутируемых цепей 11 |
Максимальное коммутируемое напряжение, В: |
Количество выходов для запуска дренчерной завесы 1 |
- переменное, В/А 100/0.05 |
Количество выходов для управления насосами 3 |
- постоянное, В/А 28/2 |
Количество выходов для управления дренчерной секцией, электрозадвижкой 1 |
Параметры контактов реле NO-NC-COM: |
Количество выходов для отключения вентиляционных систем 1 |
- постоянное, В/А 28/10 |
Количество выходов для пит. внш. у-в, стабилизированным напряжением 12 В 1 |
- переменное, В/А 250/8 |
Количество выходов для пит. внш. у-в, нестабилизированным напряжением (12…20) В 1 |
Количество входов цепей контроля 18 |
Количество выходов для подключения внешних индикаторов неисправность 4 |
Количество выходов на пульт пожарной части 2 |
Параметры контактов реле Пуск-1, Пуск-2, Пуск-3: |
Напряжение питания, В 180…242 |
- напряжение/ток, В/А (24±2)/0.14 |
Потребляемая мощность, ВА 30 |
- ток контроля цепи, мА 1.5 |
Диапазон рабочих температур, °С 0…+50 |
Параметры контактов реле Пуск-4: |
Габаритные размеры, мм 305х255х95 |
- напряжение/ток, В/А (24±2)/0.5 |
Масса прибора с аккумулятором, кг, не более 6 |
